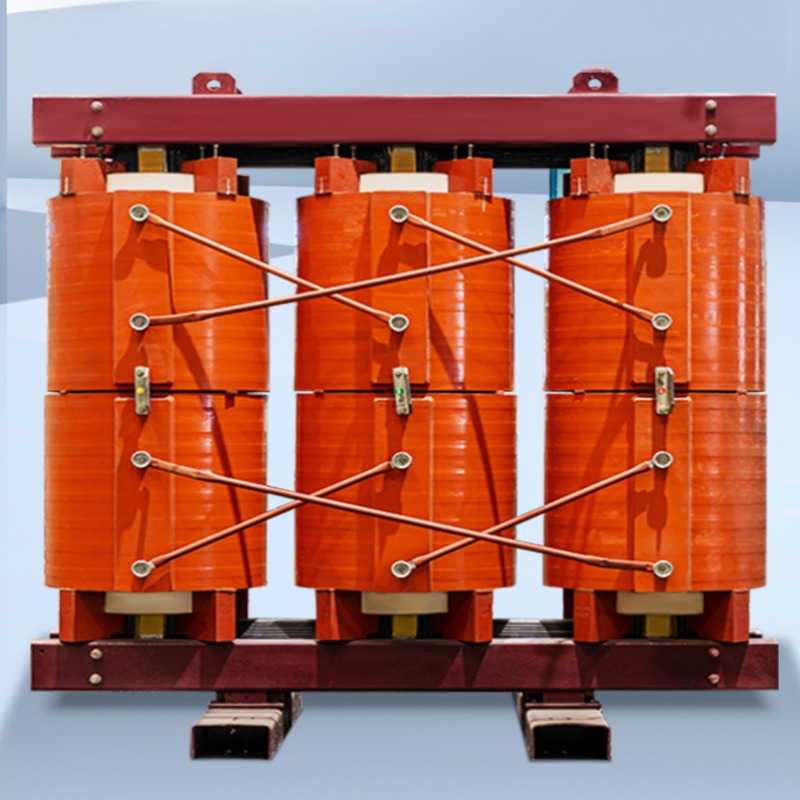

Transformador de tipo seco rectificador de tracción
Transformador rectificador de tracción tipo seco, de alta eficiencia y bajas pérdidas, especialmente diseñado para entornos hostiles. Duradero y robusto, con una salida estable, facilita el avance del transporte ferroviario.
Descripción del Producto:
Innovación tecnológica:
Características de rendimiento:
El núcleo de hierro está fabricado con láminas importadas de acero al silicio laminado en frío, de alta conductividad magnética y grano orientado de alta calidad, con juntas escalonadas totalmente oblicuas de 45 grados. Adopta una estructura especial de placa de tracción de tubo cuadrado, y la columna del núcleo está unida con cinta aislante. La superficie está recubierta con una resina especial para prevenir la humedad y la oxidación, reduciendo eficazmente las pérdidas en vacío, las corrientes en vacío y el ruido del núcleo de hierro.
El conductor del devanado de alta tensión está hecho de alambre de cobre con aislamiento de clase F, reforzado con fieltro de fibra de vidrio de corte largo y corto como relleno, y vertido con una mezcla de resina epoxi al vacío (1-3 mbar). Suprime eficazmente la aparición de descargas parciales, con una cantidad de descarga parcial no superior a 5 PC.
La bobina de baja tensión está fabricada con conductores de lámina de alta calidad, enrollados en una bobinadora automática, con soldadura con protección de arco de argón y alta precisión. Se utiliza DMD preimpregnado como aislante entre capas, y tela de fibra de vidrio preimpregnada como aislante interior y exterior. Los extremos superior e inferior se sellan con resina epoxi y se curan en su totalidad en un horno de curado, con buena resistencia a la humedad.
IP20 puede evitar que entren sólidos con un diámetro mayor a 12 mm y resistir impactos accidentales; Además de las funciones de IP20, IP23 también puede evitar que las gotas de agua fluyan dentro de un ángulo de 60 grados con respecto a la línea vertical, lo que lo hace adecuado para instalación y uso en exteriores; Personalizable.
El dispositivo de protección contra sobrecalentamiento detecta y controla principalmente la temperatura del transformador mediante un termistor PT integrado en la bobina de baja tensión. Durante el funcionamiento del transformador, la pantalla muestra los valores de temperatura de los devanados trifásicos; muestra la temperatura del devanado de la fase más caliente; se activa la alarma de temperatura; se activan las advertencias sonoras y luminosas, y se activa el ventilador; y se incluye la protección contra sobrecarga del ventilador e interfaz con la computadora.
Introducción del producto:

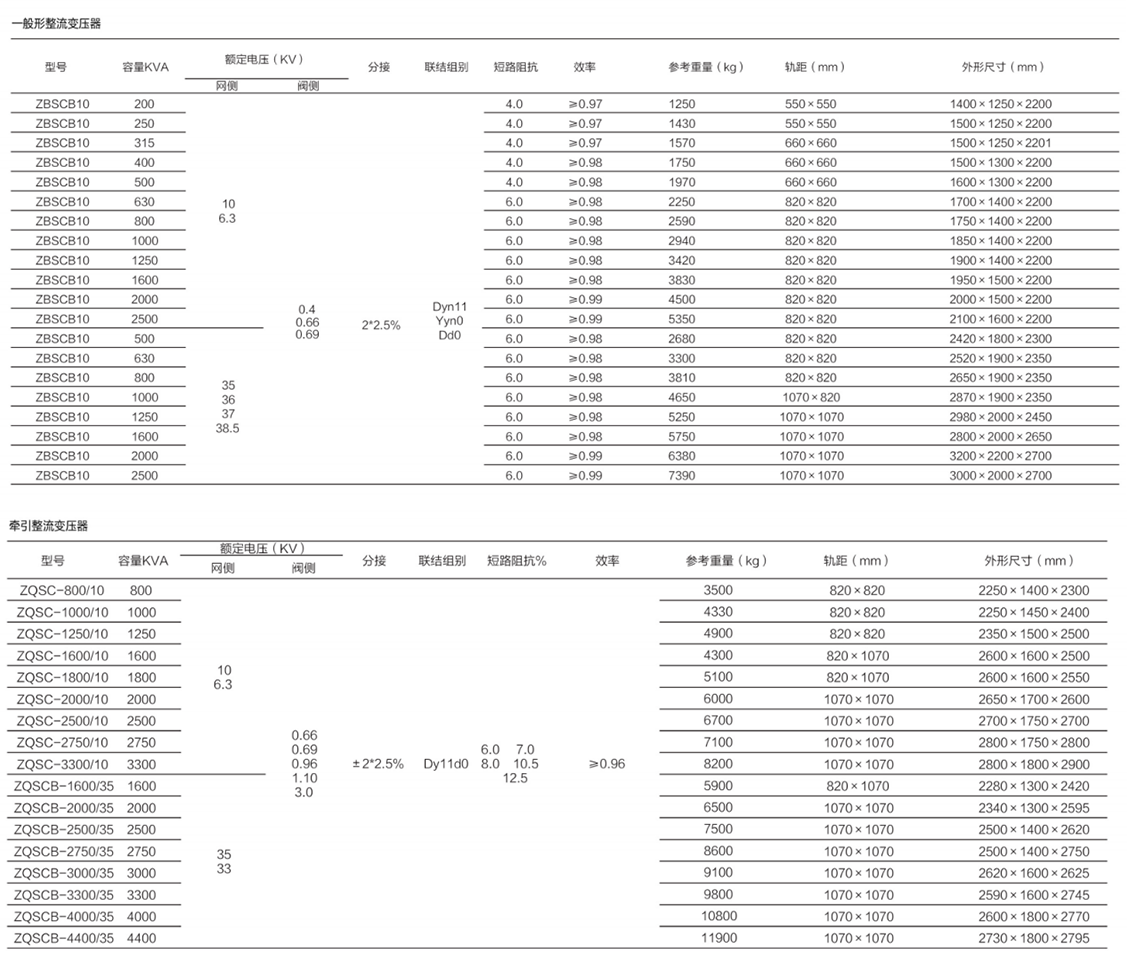

Tabla de parámetros técnicos:
Ventajas del producto:
Desde la simulación inicial del campo eléctrico bidimensional, la medición del campo eléctrico tridimensional y la medición de la característica del impulso, hasta el análisis teórico posterior y las pruebas de simulación sobre las características del aislamiento principal del transformador, el aislamiento longitudinal, el aislamiento del extremo, el aislamiento del cable y la bobina bajo voltaje de impulso de rayo, después de años y múltiples métodos de verificación, se ha asegurado la confiabilidad del aislamiento del transformador.
Nos especializamos en el cálculo y la medición del campo magnético de fuga del transformador, la estructura de blindaje del campo magnético de fuga, el cálculo de la estabilidad dinámica y térmica del transformador y la mejora de las capacidades de estabilidad dinámica y térmica del transformador, con el fin de garantizar el cálculo del campo de inductancia de fuga y reducir las pérdidas parásitas y mejorar la estabilidad dinámica del transformador.
Nuestra empresa ha colaborado con universidades como la Universidad de Tsinghua, la Universidad de Ciencia y Tecnología de Pekín y la Universidad de Ciencia y Tecnología de Huazhong para desarrollar conjuntamente un programa de cálculo del campo de temperatura de la bobina. Al calcular la distribución de pérdidas de la bobina (incluidas las pérdidas de resistencia, las pérdidas por corrientes parásitas en diferentes direcciones y las pérdidas por corriente circulante entre cables paralelos) y el estado de enfriamiento del campo de velocidad de flujo, podemos calcular con precisión la distribución de temperatura de la bobina y el aumento de temperatura del punto caliente, lo que nos permite tomar medidas para controlar eficazmente dicho aumento, que afecta la vida útil del transformador.
La intensidad del campo eléctrico de cada componente se analizó y controló estrictamente durante la fase de diseño. El cumplimiento de la calidad de fabricación, la fiabilidad de los métodos de procesamiento y la racionalidad de la tecnología operativa también controlan eficazmente la descarga local de las alarmas del transformador.
Estándares de ejecución:
La tecnología de producción avanzada garantiza la confiabilidad de los productos:
El cuerpo del transformador adopta un sistema de aislamiento mixto resistente a altas temperaturas, que resuelve eficazmente el problema de las diferencias de campo de temperatura en diferentes tipos de estructuras de transformadores y garantiza la seguridad y confiabilidad del sistema de aislamiento.
Fabricado con bobinado de conductor de alta calidad y reforzado con fieltro de fibra de vidrio de corte largo y corto, se vierte al vacío utilizando el sistema de fundición al vacío Heinrich de clase mundial.
El robot es completamente automático en la laminación, adoptando una estructura de unión de escalera de 7 escalones totalmente inclinada a 45 grados, lo que mejora la eficiencia y la calidad de la laminación del transformador.
Todos nuestros productos controlan rigurosamente el proceso de producción y los controles de calidad, y se someten a rigurosas pruebas e inspecciones según las normas nacionales y los requisitos específicos del cliente antes de salir de fábrica. Estas pruebas incluyen la inspección de descargas parciales, la inspección de resistencia a impactos de rayos, la inspección de ruido y otras inspecciones necesarias. Un equipo de prueba avanzado y un sistema integral de inspección y pruebas garantizan la alta calidad y excelencia de los productos.
