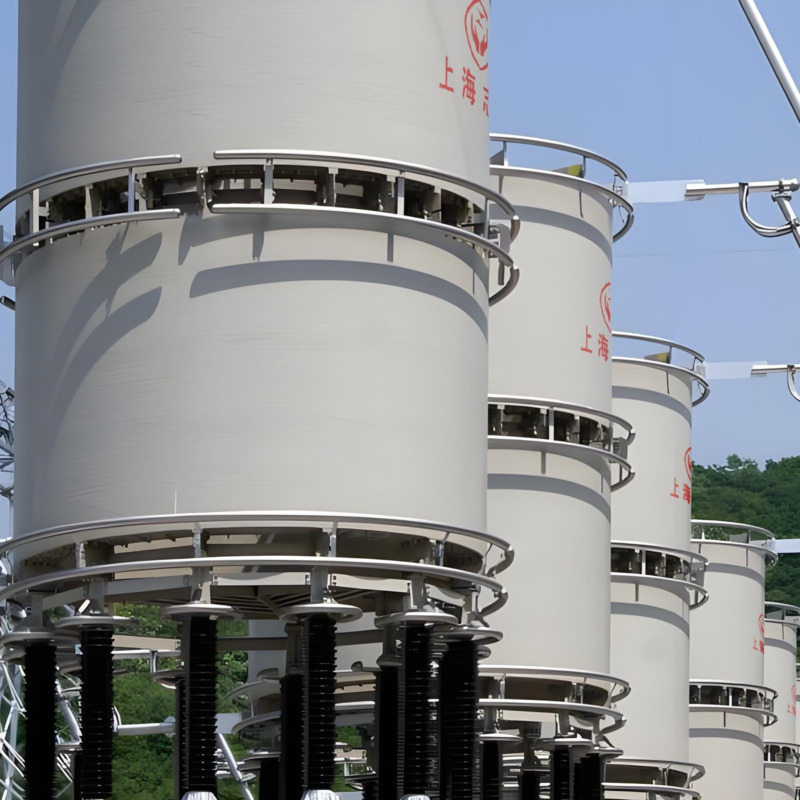

Reactor controlado por tiristores (TCR)

La función del TCR es similar a la de una reactancia variable: al cambiar el ángulo de disparo, el valor de la reactancia puede variar. Dado que la tensión de CA aplicada es constante, modificar el valor de la reactancia puede modificar la corriente fundamental, lo que provoca que el reactor absorba las variaciones de potencia reactiva. Sin embargo, cuando el ángulo de disparo supera los 90°, la corriente se vuelve no sinusoidal, lo que genera armónicos. Si dos tiristores se disparan simétricamente en las semiondas positiva y negativa, solo se generarán armónicos impares. Los armónicos se pueden obtener mediante el análisis de Fourier de componentes de alta frecuencia.

Debido a la necesidad de potencia reactiva capacitiva controlable en aplicaciones de sistemas de potencia, se conecta un condensador en paralelo al TCR. Este condensador puede ser fijo o conmutable mediante interruptores mecánicos o tiristores. Las principales ventajas del TCR son la flexibilidad de control y la fácil escalabilidad. Se pueden implementar fácilmente diferentes estrategias de control, especialmente aquellas que utilizan señales auxiliares externas, para mejorar significativamente el rendimiento del sistema. La tensión de referencia y la pendiente de corriente se controlan de forma sencilla. Gracias a la modularidad del TCR tipo SVC, es posible ampliarlo añadiendo más módulos, siempre que no se exceda la capacidad del transformador de acoplamiento.

El TCR no tiene una gran capacidad de sobrecarga debido a que su reactor está diseñado con un núcleo hueco. Si se espera que el TCR soporte sobretensiones transitorias, es necesario añadir capacidad de sobrecarga a corto plazo en su diseño o instalar reactores de conmutación de tiristores adicionales para su uso en caso de sobrecarga.

La respuesta del TCR es rápida, con un tiempo de respuesta típico de 1,5 a 3 ciclos. El tiempo de respuesta real depende del retardo de medición, los parámetros del controlador TCR y la potencia del sistema.

El reactor shunt controlado por tiristores (TCR) de la serie TCR BKGKL es un componente importante del compensador estático de voltaje variable (SVC). El SVC normalmente consta de una combinación de reactores controlados por tiristores (TCR), condensadores y reactores conmutados por tiristores (TSC y TSR), bancos de condensadores conmutados mecánicamente (MSC) y filtros de armónicos (HF). El TCR puede modificar la capacidad de potencia reactiva y mantener la estabilidad de la tensión dinámicamente.

Información de pedidos:

Tensión nominal del sistema

Corriente nominal

Inductancia nominal

Voltaje máximo de funcionamiento del sistema

Modo de instalación ： horizontal

Entorno de trabajo (interior o exterior)

Ángulo entre entrada y salida

Otro requisito especial

Estándar del producto:

GB/T 1094.6-2011IEC 60076-6 ： 2007

GB/T 1094.1-2011 IEC 60076-1 ： 2011

GB/T 1094.3-2017IEC 60076-3 ： 2013

Tabla de parámetros técnicos:

1 Los parámetros técnicos anteriores corresponden únicamente a bobinados de aluminio. Para bobinados de cobre, se proporcionan por separado.

2 Los productos fabricados por Shanghai Zhiyou incluyen, entre otros, los productos enumerados en la tabla. Si el cliente especifica parámetros, deberá confirmarlos por separado.

3 Los datos de la tabla son solo de referencia. El derecho de interpretación final pertenece a Shanghai Zhiyou.

Aviso de pedido:

1. Proporcione parámetros detallados del producto.
2. Proporciónenos la mayor cantidad de información posible relacionada con el producto en cuanto a las especificaciones, dibujos, placas de identificación, fotografías, etc. que necesita solicitar, para que podamos brindarle una cotización más rápida y precisa.
3. Proporcione las especificaciones del producto, los dibujos del producto, las placas de identificación del producto, las fotos del producto, etc. que necesita para solicitar, envíe un correo electrónico a: shanghaizhiyou@gmail.com Le responderemos tan pronto como recibamos el correo electrónico.
4. También puede comunicarse rápidamente con nuestro gerente de ventas Yang a través de la siguiente información de contacto: WeChat ： + 86 13122066665 o WhatsApp:+ 86 189 3091 2328.

Estamos dispuestos a servirle con nuestro profesionalismo, sinceridad e integridad.
