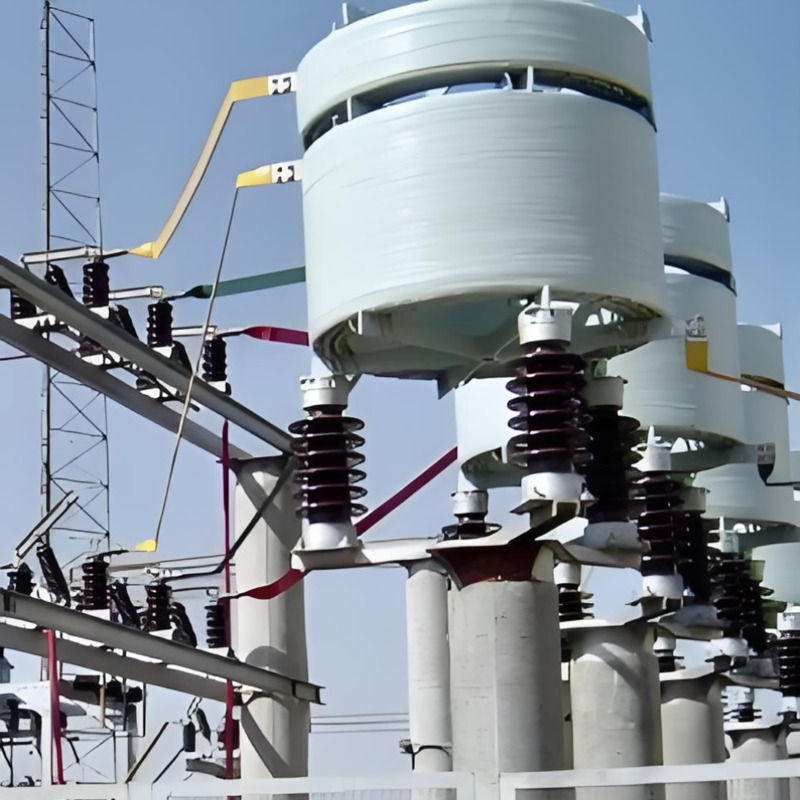

Reactor dividido (reactor limitador de corriente profunda)
Los reactores divididos (reactores limitadores de corriente profunda) no presentan diferencias estructurales significativas con respecto a los reactores convencionales. Solo tienen una toma en el centro de la bobina de reactancia, que se utiliza para conectar la fuente de alimentación. De esta manera, un reactor forma dos ramas, cada una de las cuales puede conectarse a una (como la barra de la fábrica), con la misma corriente nominal.
El reactor de división es un dispositivo de compensación utilizado en sistemas de potencia. Su función principal es compensar la potencia reactiva mediante la combinación en serie de inductancia y capacitancia, con el fin de mejorar la estabilidad y la eficiencia del sistema. Los reactores de división se utilizan ampliamente en sistemas de distribución de media tensión, subestaciones y otros entornos, y constituyen un tipo importante de equipo de potencia.
¿Qué es un reactor dividido?
El reactor de división es un dispositivo electrónico de potencia especial cuya estructura básica consta de dos inductores y un condensador conectados en serie. El estado de conducción de los inductores se controla mediante interruptores externos para compensar la potencia reactiva. El principio de funcionamiento de un reactor de división consiste en utilizar una combinación en serie de inductancia y capacitancia para formar un circuito resonante, lo que permite eliminar eficazmente la interferencia armónica y las fluctuaciones de tensión en la red eléctrica durante la compensación de potencia reactiva, mejorando así la estabilidad y la fiabilidad del sistema eléctrico.
Características principales:
Durante el funcionamiento normal, debido a la dirección opuesta de la corriente en ambas ramas, su reactancia disminuye, lo que resulta en una menor pérdida de tensión. Cuando se produce un cortocircuito en una rama de la línea de salida, la corriente de cortocircuito fluye a través de ella, y la corriente de carga de la otra rama es relativamente pequeña en comparación con la corriente de cortocircuito, por lo que su efecto puede ignorarse. Como resultado, la reactancia de la rama por la que fluye la corriente de cortocircuito aumenta, la caída de tensión aumenta y la tensión residual de la barra colectora es mayor.
Ventajas del producto:
1. Durante el funcionamiento normal, la reactancia de cada segmento del reactor dividido es equivalente a 1/4 de la reactancia de un reactor regular, lo que resulta en una menor pérdida de voltaje causada por la corriente de carga en comparación con un reactor regular.
2. Cuando el extremo de la rama del reactor dividido se cortocircuita, la reactancia de cada sección del reactor dividido aumenta cuatro veces en comparación con el valor operativo normal, lo que limita el efecto del cortocircuito.
En resumen, al realizar la compensación de potencia reactiva en sistemas eléctricos, los usuarios deben elegir el tipo de reactor adecuado según las circunstancias específicas para aprovechar al máximo su función. El reactor dividido ofrece las ventajas de una estructura simple y un funcionamiento flexible, y es un dispositivo de compensación de potencia reactiva de uso común.
Existen diferencias significativas en la estructura y función entre los reactores divididos y los reactores ordinarios:
Diferentes estructuras: Los reactores ordinarios constan de un inductor y un condensador conectados en serie, mientras que los reactores divididos constan de dos inductores y un condensador conectados en serie y controlados por interruptores externos;
Diferentes funciones: Los reactores ordinarios solo pueden proporcionar una compensación fija para la potencia reactiva, mientras que los reactores divididos pueden ajustar dinámicamente la cantidad de compensación, lo que tiene mayor practicidad y flexibilidad.
Estándar del producto:
GB/T 1094.6-2011IEC 60076-6 ： 2007
GB/T 1094.1-2011 IEC 60076-1 ： 2011
GB/T 1094.3-2017IEC 60076-3 ： 2013
