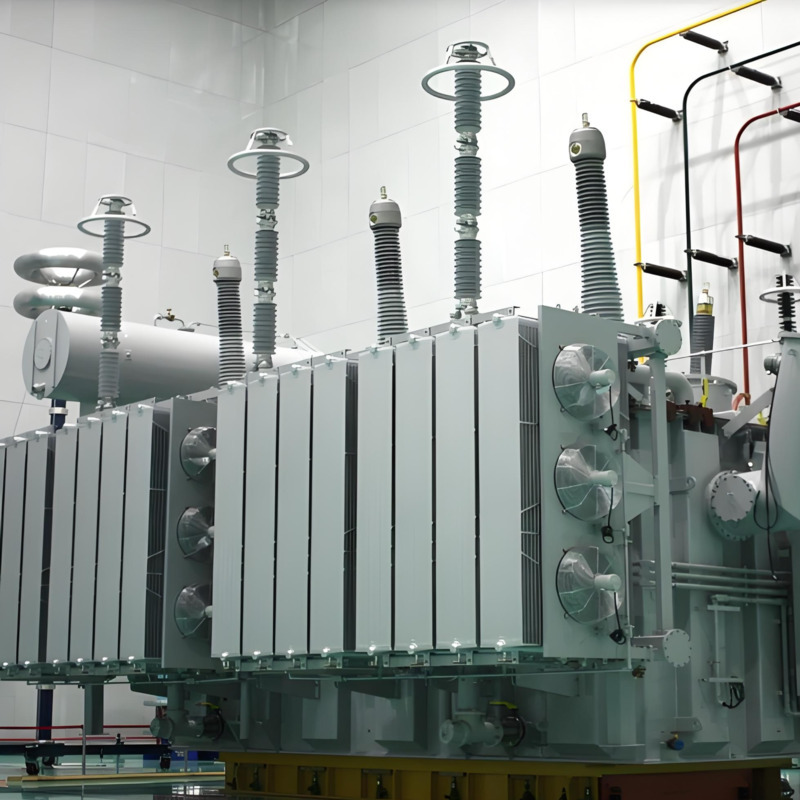

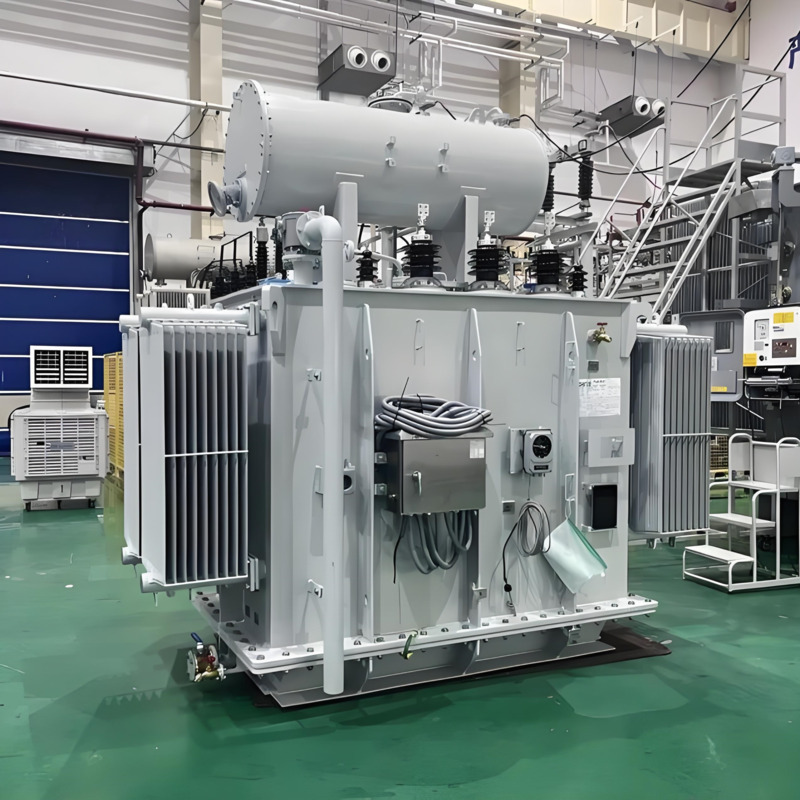

Reactor de derivación (inmerso en aceite)

Name: Reactor de derivación (inmerso en aceite)
Brand: Shanghái Zhiyou
Availability: InStock
Rating: 5 (1 reviews)

Reactor de derivación (inmerso en aceite)

El reactor shunt sumergido en aceite, fabricado por Shanghai Zhiyou Company, es un equipo de potencia ampliamente utilizado en sistemas eléctricos, principalmente para mejorar la calidad de la tensión de la red eléctrica, limitar la corriente de cortocircuito y mejorar la estabilidad del sistema. Un reactor shunt con una estructura de aislamiento sumergida en aceite se conecta en derivación al sistema eléctrico y se utiliza junto con un banco de condensadores para mejorar eficazmente la forma de onda de la tensión de la red eléctrica, limitar las corrientes armónicas y mejorar el factor de potencia. Al mismo tiempo, también puede limitar la magnitud de la corriente de cortocircuito en caso de cortocircuito en la red eléctrica, garantizando así la operación segura de los equipos de la red eléctrica.

Características y ventajas:

Aislamiento sumergido en aceite: al adoptar una estructura de aislamiento sumergida en aceite, tiene un buen rendimiento de disipación de calor y aislamiento, lo que puede garantizar la estabilidad y seguridad del reactor durante el funcionamiento a largo plazo.
Capacidad ajustable: Algunos reactores shunt sumergidos en aceite tienen la función de capacidad ajustable, que se puede ajustar de acuerdo con las necesidades reales de la red eléctrica para cumplir con los requisitos de uso en diferentes condiciones de trabajo.
Bajas pérdidas: debido al uso de materiales y procesos de fabricación avanzados, las pérdidas de los reactores shunt sumergidos en aceite son relativamente bajas, lo que puede reducir el consumo de energía y los costos operativos de la red eléctrica.
Larga vida útil: La estructura de aislamiento sumergida en aceite y la selección de materiales de alta calidad hacen que el reactor de derivación sumergido en aceite tenga una vida útil más larga, lo que reduce la frecuencia de reemplazo y mantenimiento.

Get The Latest Quote

Descripción

Escenarios de aplicación:

Los reactores shunt sumergidos en aceite se utilizan ampliamente en sistemas de energía en industrias como la eléctrica, la metalúrgica, la petroquímica, la industria ligera y la textil. Especialmente en situaciones donde se requiere compensación de potencia reactiva, supresión de armónicos y regulación de tensión en ferrocarriles, los reactores shunt sumergidos en aceite desempeñan un papel importante. La capacidad comúnmente utilizada oscila entre 30 kVAR y 50 000 kVAR.

Estándares de ejecución:

GB 1094.1-1996 Transformadores de potencia Parte 1 Disposiciones generales

GB 1094.2-1996 Transformadores de potencia Parte 2 Aumento de temperatura

GB 1094.3-2003 Transformadores de potencia Parte 3 Aislamiento Prueba de aislamiento horizontal y entrehierro de aislamiento externo

GB 1094.5-2003 Transformadores de potencia Parte 5: Capacidad para soportar cortocircuitos

GB/T 1094.6-2011 Transformadores de potencia

Reactor de la serie JB/T5346-1998

Reactor GB/T10229-1988

DL/T462-1992 Especificaciones técnicas para el pedido de reactores en serie para condensadores de derivación de alta tensión

Reactor IEC 60076.6-2007

Condiciones ambientales de uso:

La altitud no podrá exceder de 1.000 metros;
La temperatura del entorno de funcionamiento varía de -25 ℃ a +45 ℃, con una humedad relativa que no supera el 90%;
No hay gases nocivos ni materiales inflamables o explosivos alrededor.

Parámetros de rendimiento:

Tensión nominal: 10 kV, 35 kV, 66 kV, 110 kV, 220 kV

Nivel de aislamiento: Li75AC35, Li200AC85 o según voltaje del sistema.

Frecuencia nominal: 50 Hz, 60 Hz

Nivel de aislamiento: Clase A

Grupo de conexión: Y

Tasa de reactancia nominal: personalizada según los requisitos del cliente.

Aviso de pedido:

Proporcione parámetros detallados del producto.
Proporciónenos la mayor cantidad de información posible relacionada con el producto en cuanto a las especificaciones, dibujos, placas de identificación, fotografías, etc. que necesita solicitar, para que podamos brindarle una cotización más rápida y precisa.
Proporcione las especificaciones del producto, los dibujos del producto, las placas de identificación del producto, las fotos del producto, etc. que necesita para solicitar, envíe un correo electrónico a: shanghaizhiyou@gmail.com Le responderemos tan pronto como recibamos el correo electrónico.
También puede comunicarse rápidamente con nuestro gerente de ventas Yang a través de la siguiente información de contacto: WeChat: + 86 13122066665 o WhatsApp: + 86 189 3091 2328.

Estamos dispuestos a servirle con nuestro profesionalismo, sinceridad e integridad.
