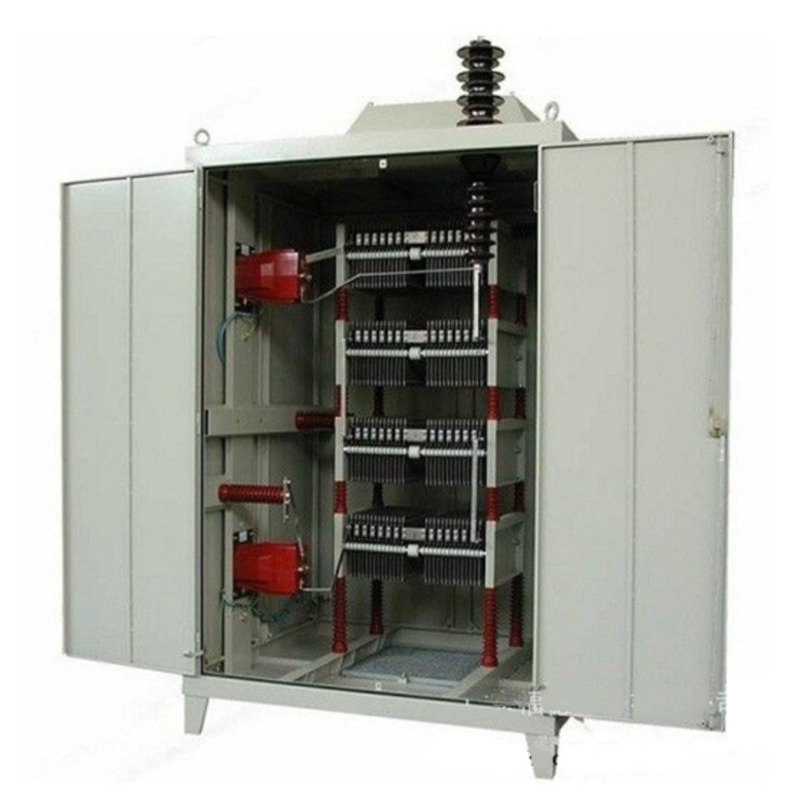

Gabinete de resistencia de puesta a tierra neutra
Campo de aplicación:
Según las diferentes corrientes de los condensadores, se pueden clasificar en puesta a tierra de alta resistencia y de baja resistencia. Actualmente, los gabinetes de resistencias de puesta a tierra de punto neutro se utilizan ampliamente en redes de distribución urbanas, grandes parques industriales, centrales eléctricas, sistemas de distribución de plataformas marinas y grandes empresas químicas.
Características de rendimiento: Esta serie de productos está fabricada con resistencias de aleación de acero inoxidable de alta calidad, con bajo coeficiente de aumento de temperatura y baja tasa de variación de la resistencia. Incorpora doble aislamiento de cerámica y mica, lo que le confiere una alta estabilidad. La resistencia tiene una gran capacidad calorífica: gracias a una tecnología de procesamiento única, la potencia nominal de una sola resistencia puede alcanzar los 1200 vatios.
Aplicación del producto:
Un gabinete de resistencias de puesta a tierra de punto neutro es un dispositivo de protección eléctrica limitador de corriente que se conecta entre el punto neutro de un generador o transformador y tierra. Cuando se produce una falla en la red eléctrica, la tensión del punto neutro de la fuente de alimentación se desvía, especialmente en sistemas de red eléctrica alimentados por cable. Si la corriente supera el valor especificado, se genera una sobretensión de puesta a tierra por arco, lo que aumenta considerablemente la tensión de tierra de la fase sin falla y causa daños en el aislamiento del equipo, lo que resulta en cortocircuitos de puesta a tierra de dos o varios puntos y cortes de energía. El propósito de usar el método de puesta a tierra por resistencia de punto neutro es inyectar corriente resistiva en el punto de falla, lo que le otorga propiedades de capacitancia resistiva, reduce la diferencia de fase con la tensión, disminuye la tasa de reencendido de la corriente del punto de falla después del cruce por cero y la extinción del arco, limita la sobretensión dentro de un nivel determinado, mejora la sensibilidad del equipo de protección de relés para lograr el disparo, la búsqueda rápida de líneas de falla y la conmutación de respaldo, y protege eficazmente el funcionamiento normal del sistema.
Los gabinetes de resistencias de puesta a tierra de neutro se utilizan ampliamente en los puntos neutros del secundario y del estator de transformadores y generadores. Tras conectar una resistencia en serie con el punto neutro del equipo (o usar un transformador de puesta a tierra para extraer el punto neutro), se descarga la energía electromagnética intermitente de sobretensión de arco, lo que provoca una disminución del potencial del punto neutro y una disminución de la velocidad de aumento de la tensión de recuperación de la fase de falla. Esto reduce la posibilidad de reencendido del arco, suprime la amplitud de la sobretensión de la red y habilita la protección selectiva de la puesta a tierra.
Características del producto:
Características técnicas:
Corriente de falla: 1~5000A
Voltaje del sistema: 0,38 kV ~ 110 kV (3, 6, 10, 35)
Tiempo de calentamiento: 5 segundos, 10 segundos, 30 segundos, 60 segundos, continuo
Resistencia (20 ℃): 0,01-1500 Ω
Aumento de temperatura: Aumento de temperatura a corto plazo (máximo no superior a 760 ℃ en 10-60 segundos)
Aumento continuo de temperatura: máximo no superior a 385 ℃
Sin mantenimiento, desmontaje y sustitución rápidos y cómodos.
Estructura compacta, fácil de instalar.
Nivel de protección de la carcasa: IP20～IP56
Accesorios opcionales:
Dispositivo de monitoreo inteligente que puede monitorear la corriente, la temperatura y la frecuencia de fallas.
Interruptor de aislamiento
Transformador de corriente, transformador de tensión
Controlador de temperatura y humedad y calentador
Iluminación dentro del gabinete
Entorno de aplicación:
Temperatura del aire circundante: + 40 ℃ - -15 ℃
Altitud: 1000m, 3000m
Distancia de fuga nominal mínima: material cerámico no menos de 18 mm/kV, material orgánico no menos de 20 mm/kV
Temperatura del aire circundante: + 40 ℃ - -35 ℃
Altitud: 1000m, 3000m
Distancia de fuga nominal mínima: Nivel II: 20 mm/kV; Grado III: 25 mm/kV; Nivel IV: 31 mm/kV.
