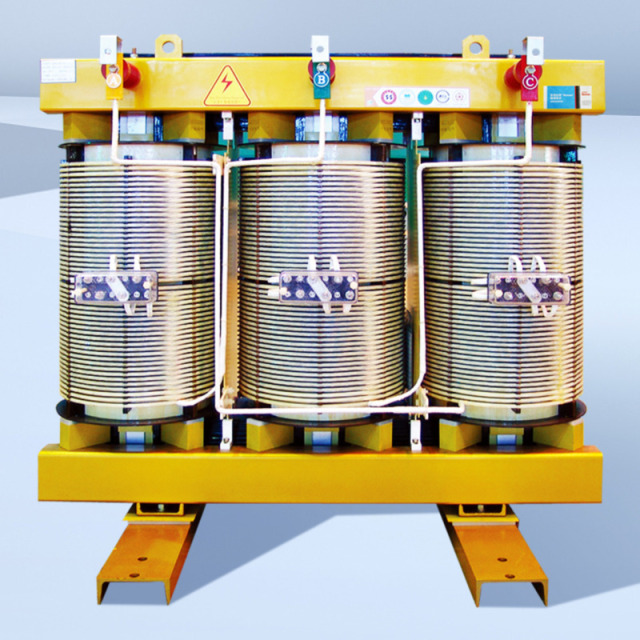

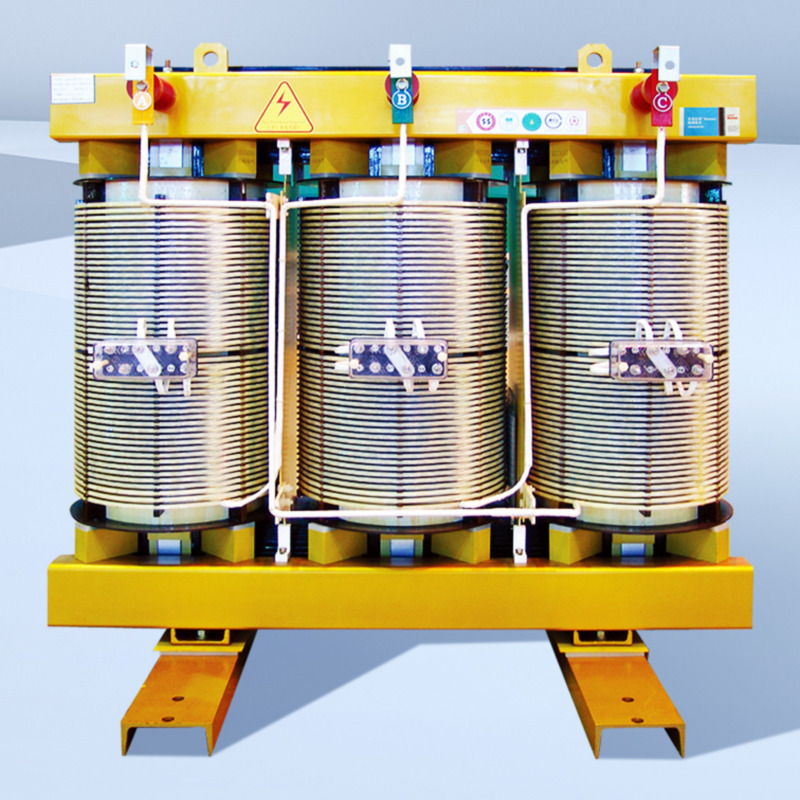

Transformador de aislamiento

Descripción del Producto:

1. El producto es de grado H, con material de aislamiento de grado C, fuerte capacidad de sobrecarga, fuerte resistencia a cortocircuitos y alto rendimiento de seguridad.
2. Utilizando acero al silicio de alta conductividad magnética de alta calidad y un proceso paso a paso de múltiples etapas, con baja pérdida sin carga.
3. El acero al cobre y al silicio son reciclables y el material aislante se degrada completamente, lo que lo convierte en un producto respetuoso con el medio ambiente.
4. Al adoptar la tecnología central DuPont RelitraN, el volumen se reduce en un 10% y se ahorra material en un 10%.
5. Consiga una recopilación y un análisis de datos totalmente inteligentes, un "cerebro" inteligente y una operación y mantenimiento proactivos.
6. La superficie adopta tecnología de autonivelación de pintura nano con bajo nivel de ruido.
7. Fuerte resistencia al agua y a los cortocircuitos, fuerte capacidad de sobrecarga, buen rendimiento eléctrico, seguro y confiable.
8. Utilizando análisis de simulación de campo eléctrico, campo de temperatura y campo magnético, fue el primero en China en pasar las pruebas E2, C2 y F1 de KEMA.
9. El producto puede adoptar un esquema de estructura de modo dual para satisfacer las necesidades de diferentes grupos de clientes.

Características del producto:

1. Tecnología de diseño avanzada: se utiliza un software de diseño “3D+parametrizado”, que combina más de 20 años de experiencia en diseño y fabricación del Grupo, para lograr el diseño automático, la optimización de costos y la simulación de transformadores, y garantizar la progresividad y confiabilidad del diseño del producto.
2. Alta fiabilidad de las bobinas de alta tensión: Las bobinas de alta tensión adoptan una estructura continua con alta resistencia mecánica y buena disipación térmica, lo que evita los problemas de disipación térmica y distribución de tensión de las bobinas multicapa tradicionales, garantizando así una mayor resistencia mecánica y fiabilidad. La capacidad de descarga local es inferior a 5 pC, lo que garantiza un funcionamiento estable a largo plazo del producto.
3. Fuerte resistencia al impacto de las bobinas de bajo voltaje: Las bobinas de bajo voltaje adoptan una estructura en espiral de alta corriente con conducto de aire longitudinal o de lámina, con diseño patentado nacional y tratamiento de impregnación a presión al vacío (VPI), que posee una resistencia extremadamente alta al cortocircuito y al impacto, así como a la humedad, al polvo y a la niebla salina características resistentes, adecuadas para diversos entornos complejos.
4. Diseño de núcleo de hierro eficiente: el núcleo de hierro adopta láminas de acero al silicio orientadas de alta conductividad magnética de alta calidad, adopta un proceso de superposición de pasos oblicuos completos de 45 ° y está recubierto con una capa especial a prueba de humedad y óxido, lo que reduce significativamente las pérdidas sin carga, las corrientes sin carga y el ruido de funcionamiento y mejora la eficiencia operativa general.

Inspección de calidad estricta

5. Inspección de calidad estricta: Los transformadores deben someterse a pruebas estrictas de acuerdo con las normas nacionales GB6450-1986 e IEC 60076 antes de salir de fábrica, incluidos múltiples elementos clave como descarga parcial, impulso de rayo, ruido, etc., para garantizar la alta calidad y confiabilidad del producto.

Parámetros principales:

1. Rango de capacidad: 50 kVA -2500 kVA
2. Niveles de tensión: 6 kV, 10 kV, 35 kV
3. Frecuencia: 50 Hz o 60 Hz
4. Nivel de aislamiento: nivel H
5. Métodos de enfriamiento: enfriamiento por aire natural (AN), enfriamiento por aire forzado (AF)
6. Método de conexión: Dyn11 o Yyn0

Estándares de ejecución:

GB 6450-1986 Requisitos técnicos y métodos de prueba para transformadores de potencia de tipo seco

IEC 60076-11 Norma internacional para transformadores de tipo seco

Nuestras ventajas tecnológicas:

1. Plataforma de nube de tecnología de I+D líder de Shanghai Zhiyou International

Integración del diseño de optimización electromagnética, dibujo paramétrico, análisis de rendimiento y optimización estructural, dibujo automático y otras funciones de transformadores para lograr el uso compartido de recursos en el diseño de transformadores, así como la búsqueda, modificación y control de versiones de diversa información de datos.

2. Análisis de simulación

El campo de corriente, el campo de temperatura, el campo eléctrico, el campo magnético de fuga, el proceso ondulatorio y la fuerza de cortocircuito de los transformadores. La investigación y el diseño de cada serie de productos se realizan mediante análisis de simulación de los campos de flujo y temperatura para determinar el aumento promedio de temperatura de la bobina y el punto caliente del asiento, garantizando así el rendimiento del producto.

3. Plataforma de operación y mantenimiento inteligente

Al recopilar datos clave como temperatura, corriente, voltaje, vibración y armónicos de la red de los transformadores, se pueden realizar análisis de calidad de energía en línea, alarmas de fallas e instalación en teléfonos móviles.

Aviso de pedido:

1. Proporcione parámetros detallados del producto.
2. Proporciónenos la mayor cantidad de información posible relacionada con el producto en cuanto a las especificaciones, dibujos, placas de identificación, fotografías, etc. que necesita solicitar, para que podamos brindarle una cotización más rápida y precisa.
3. Proporcione las especificaciones del producto, los dibujos del producto, las placas de identificación del producto, las fotos del producto, etc. que necesita para solicitar, envíe un correo electrónico a: shanghaizhiyou@gmail.com Le responderemos tan pronto como recibamos el correo electrónico.
4. También puede comunicarse rápidamente con nuestro gerente de ventas Yang a través de la siguiente información de contacto: WeChat: + 86 13122066665 o WhatsApp: + 86 189 3091 2328.

Estamos dispuestos a servirle con nuestro profesionalismo, sinceridad e integridad.
