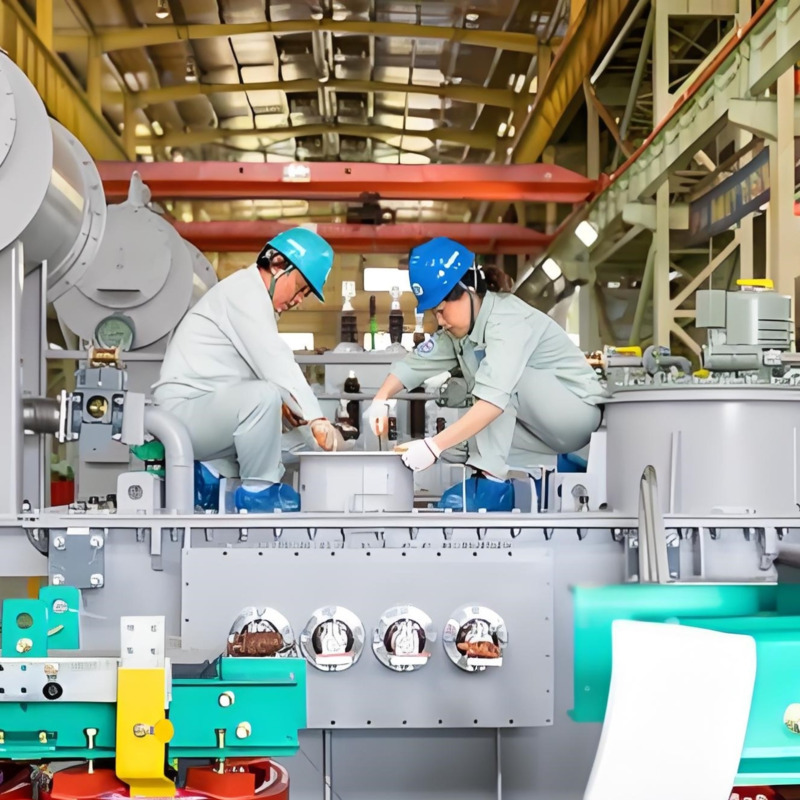

Transformador rectificador dedicado a la energía del hidrógeno

Actuación:

El transformador rectificador dedicado a la energía del hidrógeno ha conectado con éxito el proyecto de demostración de la industria de producción de hidrógeno fotovoltaico en Ordos, Mongolia Interior, un proyecto nacional de producción de hidrógeno de nueva energía de 10 000 toneladas, a la red, promoviendo el desarrollo de la industria de la energía del hidrógeno hacia el "carril rápido".

Descripción del Producto:

1. Fuerte adaptabilidad: tiene resistencia a altas temperaturas y capacidad de sobrecarga, y puede funcionar de manera estable durante mucho tiempo en entornos hostiles como alta temperatura y alta tasa de carga.
2. Aspecto exquisito: el producto ha sido sometido a un tratamiento integral de pulido y eliminación de óxido, utilizando tecnología de pulverización eléctrica en polvo y está equipado con un disipador de calor de hoja ancha para garantizar que el revestimiento sea duradero y no se desvanezca.
3. Diseño a prueba de fugas: El elemento de sellado está hecho de material acrílico y la tecnología de moldeo único garantiza que el producto no presente fugas. El equipo se somete a pruebas de fugas de presión positiva y negativa antes de salir de fábrica, lo que garantiza una calidad confiable.
4. Diseño de seguridad y protección del medio ambiente: Los materiales y procesos cumplen totalmente con los requisitos de seguridad y protección del medio ambiente, no liberan gases tóxicos, tienen una baja concentración de humo durante la combustión, no son corrosivos y garantizan que el equipo sea respetuoso con el medio ambiente.

Características del producto:

1. Diseño de baja pérdida: Adoptando un nuevo tipo de núcleo de hierro y un diseño de estructura de bobinado optimizado, la pérdida sin carga de los transformadores tradicionales se reduce en más del 20% y la pérdida de carga se reduce en más del 10%, mejorando significativamente la eficiencia energética.
2. Funcionamiento silencioso: utilizando láminas de acero al silicio de alta calidad y un diseño de circuito magnético optimizado, el nivel de ruido se reduce significativamente, cumpliendo con los requisitos ambientales de las ciudades modernas y áreas residenciales.
3. Alta fiabilidad: El bobinado y el cuerpo están cuidadosamente diseñados para ofrecer una alta resistencia a cortocircuitos. El uso de materiales aislantes de alta calidad y aceite de transformador resistente a altas temperaturas garantiza un funcionamiento seguro y una larga vida útil.
4. Protección ambiental y ahorro de energía: El aceite aislante está fabricado con un aceite ecológico, libre de contaminación y reciclable. Los materiales del producto son reciclables, ofrecen un excelente rendimiento de sellado, son antifugas y no requieren mantenimiento.

Parámetros principales:

1. Nivel de voltaje: lado de alto voltaje 10 kV ~ 35 kV, lado de bajo voltaje 0,4-0,69 kV (el voltaje de entrada y salida se puede personalizar según los requisitos del cliente)
2. Rango de capacidad: 30 kVA ~ 8000 kVA
3. Método de enfriamiento: Autoenfriamiento sumergido en aceite (ONAN)
4. Grupo de conexión: Dyn11 o Yyn0

Estándares de ejecución:

GB 1094 Transformadores de potencia

GB/T 6451 Parámetros técnicos y requisitos para transformadores de potencia sumergidos en aceite

GB/T 10228 Parámetros técnicos y requisitos para transformadores de potencia

Transformadores de potencia IEC 60076

Guía de carga IEC 60354 para transformadores

Nuestras ventajas tecnológicas:

1. Plataforma de nube de tecnología de I+D líder a nivel internacional de Shanghai Zhiyou Company:

Integración del diseño de optimización electromagnética, dibujo paramétrico, análisis de rendimiento y optimización estructural, dibujo automático y otras funciones de transformadores para lograr el uso compartido de recursos en el diseño de transformadores, así como la búsqueda, modificación y control de versiones de diversa información de datos.

2. Análisis de simulación:

El campo de corriente, el campo de temperatura, el campo eléctrico, el campo magnético de fuga, el proceso ondulatorio y la fuerza de cortocircuito de los transformadores. La investigación y el diseño de cada serie de productos se realizan mediante análisis de simulación de los campos de flujo y temperatura para determinar el aumento promedio de temperatura de la bobina y el punto caliente del asiento, garantizando así el rendimiento del producto.

3. Plataforma de operación y mantenimiento inteligente:

Al recopilar datos clave como temperatura, corriente, voltaje, vibración y armónicos de la red de los transformadores, se pueden realizar análisis de calidad de energía en línea, alarmas de fallas e instalación en teléfonos móviles.

4. Diseño 3D:

Basándose en más de 30 años de experiencia en diseño, fabricación y experimentación en la industria de transformadores, Shanghai Zhiyou Company ha desarrollado un conjunto de software de diseño "3D + paramétrico" pionero, que puede realizar diseño automático y optimización de costos, simulación y emulación, considerar completamente los requisitos de los estándares nacionales e industriales y garantizar la progresividad del diseño del producto.

5. Aislamiento de alta calidad:

El cuerpo del transformador adopta un sistema de aislamiento mixto resistente a altas temperaturas, que resuelve eficazmente el problema de las diferencias del campo de temperatura en la estructura de diferentes tipos de transformadores rectificadores de producción de hidrógeno sumergidos en aceite, lo que garantiza la seguridad y confiabilidad del sistema de aislamiento.

6. Tecnología de bobinado avanzada:

Fabricado con bobinado de conductor de alta calidad y reforzado con fieltro de fibra de vidrio de corte largo y corto, se vierte al vacío utilizando el sistema de fundición al vacío Heinrich de clase mundial.

7. Tecnología de laminación de núcleo totalmente automática:

El robot es completamente automático en la laminación, adoptando una estructura de unión de escalera de 7 escalones totalmente inclinada a 45 grados, lo que mejora la eficiencia y la calidad de la laminación del transformador.

8. Técnicas de prueba e inspección

Todos nuestros productos controlan rigurosamente el proceso de producción y los controles de calidad, y se someten a rigurosas pruebas e inspecciones según las normas nacionales y los requisitos específicos del cliente antes de salir de fábrica. Estas pruebas incluyen la inspección de descargas parciales, la inspección de resistencia a impactos de rayos, la inspección de ruido y otras inspecciones necesarias. Un equipo de prueba avanzado y un sistema integral de inspección y pruebas garantizan la alta calidad y excelencia de los productos.

Aviso de pedido:

1. Proporcione parámetros detallados del producto.
2. Proporciónenos la mayor cantidad de información posible relacionada con el producto en cuanto a las especificaciones, dibujos, placas de identificación, fotografías, etc. que necesita solicitar, para que podamos brindarle una cotización más rápida y precisa.
3. Proporcione las especificaciones del producto, los dibujos del producto, las placas de identificación del producto, las fotos del producto, etc. que necesita para solicitar, envíe un correo electrónico a: shanghaizhiyou@gmail.com Le responderemos tan pronto como recibamos el correo electrónico.
4. También puede comunicarse rápidamente con nuestro gerente de ventas Yang a través de la siguiente información de contacto: WeChat ： + 86 13122066665 o WhatsApp:+ 86 189 3091 2328.

Estamos dispuestos a servirle con nuestro profesionalismo, sinceridad e integridad.
