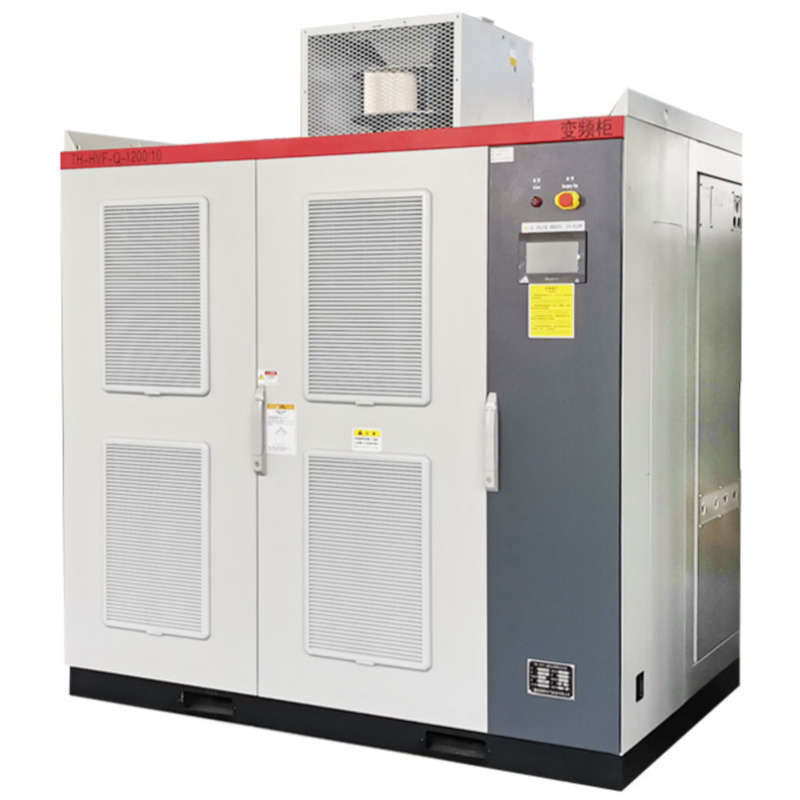

Variador de frecuencia de alto voltaje (VFD)

Variador de frecuencia de alto voltaje (VFD)

El regulador de velocidad de frecuencia variable de alto voltaje fabricado por nuestra empresa utiliza tecnología avanzada de onda apilada de la serie de unidades de potencia, tecnología de control vectorial y un algoritmo de control PWM optimizado. Convierte la tensión de red de 50 Hz en una salida de tensión y corriente sinusoidal de un transformador de frecuencia variable de 0-50 Hz (60 Hz), ajusta la velocidad del motor y satisface las necesidades urgentes de los usuarios en cuanto a regulación de velocidad, ahorro energético y optimización del proceso de producción de equipos como ventiladores y bombas.

1、 Principios básicos

Al adoptar la tecnología de onda apilada de la serie de unidades de potencia avanzadas, la tecnología de control vectorial y el algoritmo de control PWM optimizado, el voltaje de la red de 50 Hz se convierte en voltaje sinusoidal y salida de corriente sinusoidal de un transformador de frecuencia variable de 0 a 50 Hz (60 Hz), y la velocidad del motor se ajusta para satisfacer las necesidades urgentes de los usuarios de regulación de velocidad, ahorro de energía y mejora del proceso de producción de equipos como ventiladores y bombas.

2、 Características de rendimiento

1. Alta eficiencia, alto factor de potencia y sin contaminación armónica: El sistema de regulación de velocidad de frecuencia variable de alta tensión adopta un esquema de alta potencia de unidades de potencia, utilizando un transformador de desplazamiento de fase de alta tensión con múltiples devanados. La corriente que fluye a través del devanado secundario forma una onda sinusoidal al apilarse en el lado primario del transformador. El factor de potencia es superior a 0,95 y la eficiencia general es superior al 98 %. Al adoptar tecnología multinivel para reducir la amplitud armónica mediante superposición, la entrada pura y libre de armónicos no causa interferencias a la red eléctrica, y la distorsión armónica de salida es inferior al 2 %, cumpliendo con creces los requisitos de la norma internacional IEE519 para redes públicas de calidad eléctrica.
2. Tecnología avanzada de bypass de la unidad de falla: Para mejorar la confiabilidad del sistema, se considera un margen de voltaje de salida en todo el sistema de regulación de velocidad de frecuencia variable y se agregan circuitos de bypass a cada unidad de potencia. Cuando una unidad de potencia falla, puede monitorear automáticamente la falla y activar el circuito de bypass, de modo que la unidad deje de funcionar. Posteriormente, se utiliza la tecnología de balanceo automático de voltaje de línea para ajustar el ángulo entre fases, asegurando la máxima salida equilibrada de voltaje de línea bajo la premisa de una salida de voltaje de fase máxima y desigual.
3. Tecnología confiable de supresión de oscilaciones: Puede producirse inestabilidad local cuando el motor está poco cargado o sin carga, y la amplitud de la corriente fluctúa considerablemente. La oscilación de la corriente puede provocar que el sistema active la protección contra sobrecorriente o sobretensión. La adopción de algoritmos avanzados de supresión de oscilaciones de corriente permite suprimir eficazmente las oscilaciones de corriente y garantizar un funcionamiento estable y confiable del sistema.
4. Función de arranque de coche volador: El arranque de coche volador, también conocido como arranque por seguimiento de velocidad, se utiliza principalmente para el arranque y la conmutación de la frecuencia de red a la frecuencia de conversión cuando el ventilador gira en sentido positivo debido a una fuerza externa. Mediante la función de arranque de alta velocidad, el convertidor de frecuencia detecta la velocidad real del rotor y emite la misma frecuencia que este, evitando así la realimentación de energía eléctrica al bus de CC del convertidor y la protección contra sobretensiones, lo que permite un arranque suave del motor.
5. Conmutación sin perturbaciones de la conversión de frecuencia industrial: Permite una conmutación sin perturbaciones entre la conversión de frecuencia y el funcionamiento a frecuencia industrial, sin causar un apagado por protección. La conversión de frecuencia a corte a frecuencia industrial se logra detectando la frecuencia, la amplitud y la fase de la red eléctrica, ajustando la frecuencia, la amplitud, la fase y la frecuencia industrial de la tensión de salida del convertidor de frecuencia para que sean constantes. Tras recibir la orden de conmutación, se desconectan el convertidor de frecuencia y el motor, y este se conecta a la red eléctrica para lograr el proceso de conversión de frecuencia a corte a frecuencia industrial. La conversión de frecuencia se refiere al proceso de desconectar la red eléctrica del motor, conectar el convertidor de frecuencia al motor y, a continuación, utilizar tecnología de arranque de alta velocidad para accionar el motor.
6. Tecnología de control maestro-esclavo multimáquina: El convertidor de frecuencia cuenta con función de control maestro-esclavo, y varios convertidores de frecuencia pueden formar una red de control maestro-esclavo mediante un bus de datos. Configure uno como host y los demás como esclavos. El host recopilará información de estado en tiempo real de cada esclavo y enviará comandos de frecuencia y par a cada uno, logrando así un equilibrio de potencia y un control integral de cada inversor. Esta tecnología es ideal para aplicaciones como cintas transportadoras y ascensores que requieren un control de equilibrio de potencia.
