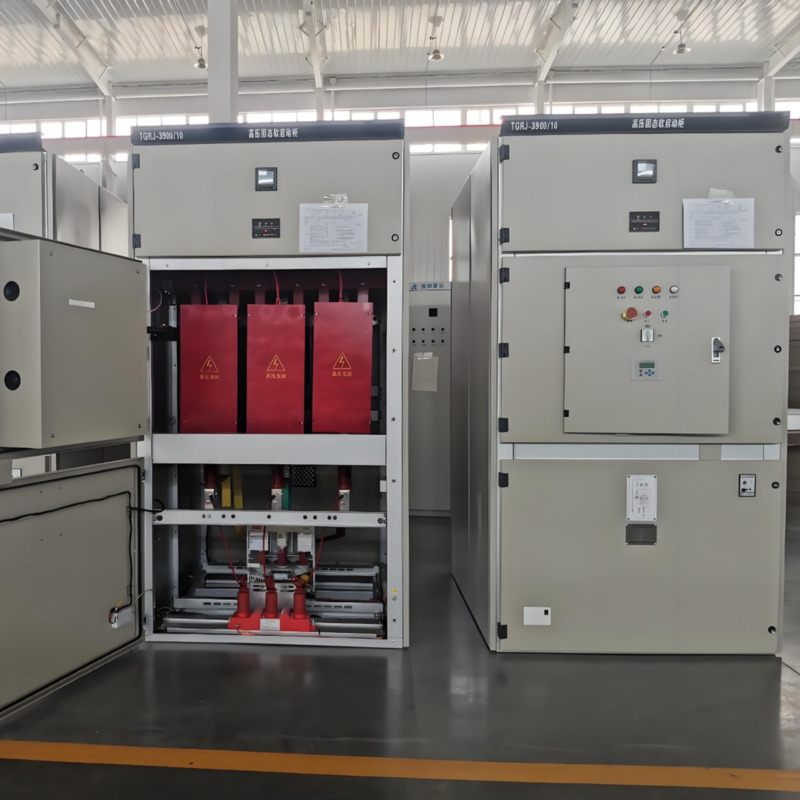

Entorno de uso:
- Tensión nominal: trifásica CA 6KV-10KV (+10%, -15%) 50Hz
- Motores aplicables: motores asíncronos trifásicos (tipo jaula de ardilla), motores síncronos, etc.
- Frecuencia de inicio: inicio frecuente, con un intervalo de 10 minutos.
- Método de enfriamiento: enfriamiento natural o enfriamiento forzado.
- Secuencia de fase: funciona cuando la secuencia de fase de entrada es exactamente la misma que la secuencia de fase de salida
- Nivel de protección: IP20 (autorefrigerado), IP30 (refrigerado por aire)
- Condiciones ambientales: La altitud no debe superar los 2000 metros. En caso de sobrepasarla, se deben reducir las condiciones de uso. No debe haber gases corrosivos, polvo conductor, vibraciones fuertes (menos de 0,5 G) y debe contar con una buena ventilación.
- Temperatura ambiente: - 25 ℃ - + 40 ℃.
- Temperatura relativa máxima: humedad relativa 5% - 95%, sin condensación
Nota: Si necesita productos en entornos especiales, proporcione requisitos técnicos adicionales al realizar un pedido.
Parámetros técnicos principales:
- Modo de arranque y parada: arranque por rampa de tensión, arranque con limitación de corriente de rampa, arranque por tensión constante, arranque por rampa con salto de pulso, parada libre, parada suave y función de impulso. Se pueden seleccionar diferentes métodos de arranque y parada según las cargas y las condiciones de uso específicas para satisfacer las necesidades en cada ocasión.
- Hora de inicio: ajustable continuamente entre 0-120 segundos.
- Tiempo de parada suave: ajustable continuamente entre 0 y 60 segundos.
- Corriente de arranque: ajustable continuamente entre 2Ie-5,5Ie.
- Par de arranque: ajustable continuamente entre 1 y 99%.
- Tiempo de pulso de arranque: ajustable de 0 a 1000 ms.
- Frecuencia de arranque continuo del motor: 3-8 veces/hora (con un intervalo mínimo de 5 minutos entre cada arranque).
- Tensión de entrada nominal/rango de variación admisible: 10KV -10% -+15%.
- Modo de control: Adopte el modo de control de uno a uno o de uno a muchos.
- Fuente de alimentación de control: 220 V CA/50 Hz (o 380 V/50 Hz).
- Método de inicio: ajustable (se puede iniciar a través del control remoto de comunicación, caja de operación local, DCS).
- Salidas auxiliares: operación, fallas, contactos de relé normalmente abiertos/normalmente cerrados, CA 240 V/5 A 。
- Método de enfriamiento: enfriamiento natural.
- Idioma de la interfaz: chino simplificado, inglés (se puede especificar).
- Método de comunicación: Protocolo de comunicación MODBUS RTU.
- Pantalla de estado: Tiene siete luces indicadoras LED de alto brillo para indicar el estado de funcionamiento del gabinete del arrancador suave.
- Registro de eventos: puede guardar los últimos 20 eventos que ocurrieron y mostrar el año, mes, día, hora, minuto y segundo de cada evento a través del panel de operación.
Características de rendimiento:
- El control principal del arrancador suave utiliza el microcontrolador DSP de 32 bits de la serie TMS320F28XX de TI Corporation (Estados Unidos). Su frecuencia de operación puede alcanzar hasta 150 MHz, combinando el diseño redundante de chips de microcontrolador de control dual con capacidades de procesamiento de 32 bits de alto rendimiento de grado industrial. Posee potentes capacidades de control y procesamiento de señales, y puede implementar algoritmos de control complejos.
- El chip de conversión analógico-digital AD de alta velocidad de 16 bits AD7656 producido por una empresa estadounidense se utiliza para garantizar la precisión del muestreo de voltaje y corriente durante el proceso de arranque.
- Al utilizar módulos de activación de fibra óptica producidos por Anhua High en Estados Unidos, se logra la activación de fibra óptica y el aislamiento de señal de alto y bajo voltaje, lo que mejora la capacidad antiinterferente del equipo.
- El exclusivo mecanismo antiinterferencias del software y hardware de señal síncrona proporciona una garantía confiable para el funcionamiento normal de los arrancadores suaves en condiciones de trabajo complejas y fuentes de interferencia en el sitio.
- Cuando el arrancador suave activa el control de ángulo, la precisión del ángulo de activación de salida se controla al uno por ciento, lo que mejora la sensibilidad y la precisión del control.
- En el control de arranque de los arrancadores suaves, se adopta un control de lazo cerrado de corriente con regulación PID. En el modo de arranque con corriente constante, la corriente también puede limitarse a un valor determinado, lo que permite un arranque suave del motor.
- El control de lazo cerrado del ángulo del factor de potencia se adopta para eliminar la oscilación durante el arranque suave del motor. Al detectar el cambio en el ángulo del factor de potencia, el ajuste del ángulo de disparo del tiristor se adapta automáticamente a dicho cambio.
- El software adopta almacenamiento de respaldo de múltiples puntos, lectura de comparación de múltiples puntos y un mecanismo de almacenamiento de autoverificación y autorrecuperación para garantizar el acceso correcto y confiable a los parámetros y registros de fallas.
- Agregue configuraciones flexibles para el transformador de corriente. El WZ5 admite uno, dos o tres modos de transformador de corriente mediante la configuración de parámetros para el muestreo de corriente.
- Utilizando un método de recolección de energía de corriente constante y voltaje constante de alta frecuencia para proporcionar energía de activación al tiristor, reduciendo los costos de recolección de energía y el volumen de los componentes de recolección de energía.
- Agregar la función de ajuste de la fase de compensación en la etapa de muestreo de voltaje puede reducir la desviación de la señal de sincronización causada por la desviación de precisión del dispositivo y, al mismo tiempo, reducir el impacto de la activación del desequilibrio del voltaje de salida.
- La placa base para la placa de activación adopta un método de activación de fibra óptica en serie, lo que reduce la cantidad de fibras ópticas desde la placa base hasta el componente de la válvula y al mismo tiempo tiene la función de expansión redundante de los tiristores.
- Función de comunicación: Interfaz RS485 (protocolo de comunicación Modbus), que puede lograr la comunicación con la PC superior o el sistema de control industrial, realizando un monitoreo y control inteligentes.
- Gracias al concepto de control difuso dinámico, el tiempo de arranque y el par del motor se ajustan automáticamente en función de la magnitud del par de carga. De esta forma, se logra una aceleración suave del motor. Cuando la velocidad del motor alcanza la velocidad nominal de trabajo, el contactor de bypass se cierra automáticamente, solucionando así el problema de desajuste entre la curva de arranque configurada manualmente y la curva de par de carga.
- Se adoptan detección y protección de temperatura en tiempo real, y las señales de falla se transmiten a través de fibras ópticas para garantizar el funcionamiento confiable del equipo.
- La adopción de una combinación especial de diseño de protección de voltaje múltiple garantiza la confiabilidad del funcionamiento del tiristor.
17. (1) Debido a las posibles diferencias en el proceso de apertura y recuperación de los tiristores, se emplean métodos de apantallamiento estrictos para garantizar la consistencia de sus parámetros estáticos. Se utilizan simultáneamente condensadores y resistencias no inductivos en las derivaciones en serie, así como resistencias de ecualización de tensión estática en paralelo en los tiristores, para limitar el desequilibrio de tensión de los tiristores en serie dentro de un rango determinado.
(2) Se utiliza un circuito BOD activado por sobretensión independiente en todos los niveles de tiristores como protección de activación de emergencia para un solo componente de tiristor, lo que mejora en gran medida la capacidad de autoprotección de la sobretensión directa e inversa del componente de tiristor único.
- La placa de aislamiento de alta tensión se utiliza como componente clave para la instalación y el aislamiento de alta tensión, lo que permite la miniaturización del conjunto de válvulas de tiristores. Materiales de alto aislamiento, como placas moldeadas de SMC, tubos de politetrafluoroetileno y tornillos de nailon, se utilizan como materiales de instalación para componentes de alta tensión y materiales de aislamiento de seguridad para circuitos de alta tensión. Esto permite que las dimensiones estructurales de los componentes de las válvulas de tiristores cumplan con los requisitos de miniaturización, optimizando así el espacio útil del dispositivo.
- El uso de una interfaz hombre-máquina con panel táctil o LCD aumenta los requisitos de humanización de la información del dispositivo, lo que hace que sea conveniente utilizar un software de backend dedicado para el monitoreo de la configuración de inicio suave de múltiples máquinas del funcionamiento del dispositivo.
