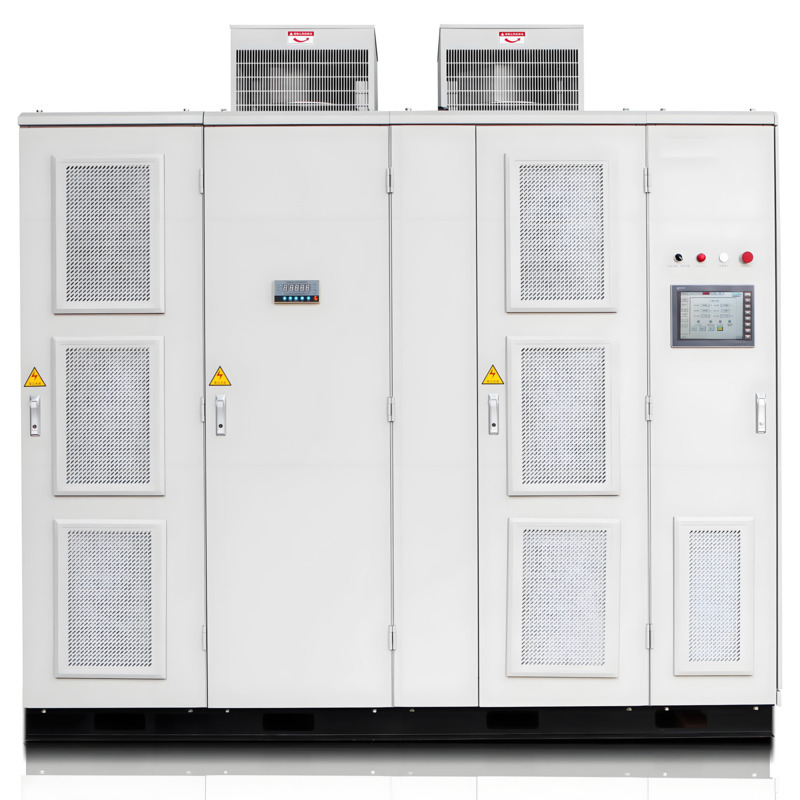

Dispositivo de arranque de motor de alto voltaje
El dispositivo de arranque de motores de alta tensión es un equipo integral de arranque suave inteligente que integra tres funciones: armario de arranque suave controlado por tiristores, cuadro de distribución de alta tensión y armario de derivación. La función de arranque suave del equipo utiliza tiristores en serie de alta calidad para controlar continuamente la tensión de salida, garantizando un arranque y una parada suaves del motor.
Características de rendimiento:
Parámetros principales:
Voltaje de motor adecuado: 3-10kV (el motor de 11kV requiere un diseño especial)
Potencia de motor adecuada: 200~5000kW
Corriente de arranque: 2.5~3.5 veces la corriente nominal
Caída de voltaje al arranque: menos de 3V con contactor de derivación (bypass)
Tiempo de arranque: ajustable de 0 a 120 segundos
Frecuencia de arranque: Permite arranques frecuentes
Método de arranque: arranque por corriente limitada, arranque por curva lineal de voltaje, arranque por curva exponencial de voltaje, arranque por curva lineal de corriente, arranque por curva exponencial de corriente
Métodos de parada: parada libre (inercia), parada suave, frenado, parada suave + frenado automático, función de marcha a impulsos (jog)
Capacidad de sobrecarga: 500% 30s, 120% a largo plazo
Función de comunicación: Interfaz RS485
Nivel de protección: IP4X
Estructura general: Tipo armario/gabinete
Dimensiones externas: An*Pf*Al (mm): 1000*1500*2300
Funciones de protección: protección contra sobrecorriente, protección de sobrecarga térmica del motor, protección contra desequilibrio de corriente de fase, protección contra pérdida de fase, protección contra sobrecalentamiento
Entorno de uso: La altitud no debe exceder los 1000 metros. Si se excede, se deben reducir las condiciones para su uso (desclasificación);
Temperatura ambiente: -25℃ ~ +45℃;
Humedad relativa máxima: 95% sin condensación;
Requisitos ambientales para el lugar de instalación: sin gases corrosivos, sin polvo conductor, sin vibraciones severas (menos de 0.5G) y buena ventilación.
Ventajas técnicas:
El campo de corriente, campo de temperatura, campo eléctrico, campo magnético de fuga, proceso de onda y fuerza de cortocircuito de los transformadores. La investigación y el diseño de cada serie de productos se llevan a cabo mediante análisis de simulación de campos de flujo y temperatura para determinar el aumento de temperatura promedio de la bobina y la temperatura del punto caliente, asegurando el rendimiento del producto.
Mediante la recopilación de datos clave como temperatura, corriente, voltaje, vibración y armónicos de red de los transformadores, se puede lograr el análisis de calidad de energía en línea, alarmas de fallas e instalación en teléfonos móviles.
Alcance Funcional y Usuarios Principales del Dispositivo de Arranque de Motores de Alto Voltaje
Diseñado para los sectores industrial y de generación de energía, el Dispositivo de Arranque de Motores de Alto Voltaje facilita secuencias controladas de arranque y parada suave para motores de alto voltaje que van desde 200 a 5000 kW. Los usuarios objetivo incluyen ingenieros eléctricos y equipos de compras que gestionan aparamenta y sistemas de conmutación de bajo voltaje dentro de plantas y subestaciones. Este dispositivo cumple con la demanda de operaciones energéticamente eficientes al reducir significativamente la corriente de irrupción a 2.5–3.5 veces la corriente nominal, asegurando así la confiabilidad mecánica y extendiendo la vida útil del motor. También admite ciclos frecuentes de arranque y parada, lo que lo hace adecuado para entornos de carga dinámica que requieren un control preciso del motor.
Configuración Técnica y Características de Rendimiento Medibles
El dispositivo consolida múltiples funcionalidades de subestación eléctrica, incluyendo control de voltaje basado en tiristores, aparamenta de alto voltaje y circuitos de derivación (bypass), en una sola envolvente de dimensiones 1000×1500×2300 mm. Admite motores que operan a 3–10 kV, con esquemas opcionales para 11 kV. Los parámetros de arranque, como el tiempo (0–120 s) y las curvas de arranque (corriente limitada, curvas de voltaje/corriente), son configurables para adaptarse a diversos perfiles de carga. El diseño robusto antiinterferencias, el nivel de protección IP4X y la detección integral de fallas (sobrecarga, pérdida de fase, sobrecorriente, sobrecarga térmica) mejoran la estabilidad operativa. La comunicación se habilita a través de una interfaz RS485, facilitando el control y monitoreo integrados dentro de sistemas de ingeniería eléctrica y electrónica más amplios.
Aplicabilidad en la Industria y Valor de Integración en Sistemas Eléctricos
Aplicable en plantas de energía térmica, industria pesada y proyectos de infraestructura crítica, este dispositivo de arranque admite arranques suaves de motores tanto en equipos aislados como en entornos complejos de subestaciones transformadoras. Su huella de instalación compacta beneficia a los proyectos que requieren eficiencia espacial, típica en subestaciones urbanas o escenarios de renovación que involucran diseños de Subestaciones Transformadoras Compactas. Las opciones programables de arranque y parada del dispositivo mejoran la capacidad de respuesta y la seguridad del sistema, con estrategias mejoradas de protección del motor que reducen el tiempo de inactividad y los costos de mantenimiento. Su capacidad para interactuar con la infraestructura existente de proveedores de equipos eléctricos promueve actualizaciones modulares y contribuye a la protección de la inversión a largo plazo en aplicaciones industriales intensivas en capital.
Ventajas del Producto
Diseño Estructural Avanzado e Integración Modular
El Dispositivo de Arranque de Motores de Alto Voltaje presenta una estructura de gabinete integrada que fusiona funciones de arranque suave y derivación, minimizando drásticamente el espacio físico requerido en comparación con ensamblajes segregados. Este diseño compacto reduce la complejidad de la instalación dentro de las salas de equipos de subestaciones eléctricas y simplifica el enrutamiento de cables con módulos de control y potencia consolidados. Su factor de forma compatible se alinea con las dimensiones estándar de los Gabinetes de Interruptores de Alto Voltaje, lo que admite una integración perfecta en los diseños de aparamenta existentes. Además, la arquitectura modular facilita el mantenimiento y la escalabilidad futura, permitiendo a los ingenieros de sistemas adaptar las configuraciones para diferentes capacidades de motor o niveles de voltaje sin una revisión estructural.
Rendimiento Operativo y Beneficios Mejorados para el Usuario
Desde el punto de vista del rendimiento, el dispositivo optimiza el consumo de energía al limitar la corriente de arranque a múltiplos mínimos de la corriente nominal del motor, reduciendo así las tensiones térmicas y mecánicas. Las curvas de arranque ajustables y los métodos de parada flexibles (parada suave, frenado, marcha a impulsos) permiten un control preciso de la operación del motor, lo que mejora la longevidad del equipo y la seguridad operativa. Los componentes libres de mantenimiento y el monitoreo remoto vía RS485 disminuyen las interrupciones operativas, reduciendo el costo total de propiedad para los gestores de activos. Además, las medidas de reducción de ruido e interferencia electromagnética mejoran la confiabilidad del sistema en entornos industriales eléctricamente ruidosos, de acuerdo con las mejores prácticas en ingeniería electrónica y eléctrica.
Escenarios de Uso
Aplicación en Generación de Energía y Control de Motores Industriales
Dentro de las instalaciones de generación de energía, como plantas térmicas e hidroeléctricas, el Dispositivo de Arranque de Motores de Alto Voltaje juega un papel crítico en el inicio eficiente de bombas centrífugas, ventiladores y compresores integrales para las operaciones de la planta. Su capacidad para controlar con precisión el voltaje y la corriente de arranque mitiga el desgaste mecánico y las perturbaciones eléctricas en equipos pesados. La integración con sistemas integrales de subestaciones transformadoras permite la gestión de motores estable en la red bajo condiciones de carga variables. El dispositivo cumple con los estándares de la industria para la protección del motor y la compatibilidad de la red, asegurando la continuidad operativa. Estas características lo hacen indispensable para los operadores de plantas enfocados en maximizar el tiempo de actividad del equipo y optimizar el uso de energía.
Implementación en Entornos de Subestaciones Eléctricas Compactas
En sitios urbanos o industriales restringidos que despliegan soluciones de Subestaciones Transformadoras Compactas y aparamenta, los componentes técnicos que ahorran espacio son vitales. La huella compacta de este dispositivo de arranque de motor permite que se incorpore directamente dentro de las salas eléctricas donde las limitaciones de espacio y peso limitan el tamaño del equipo. Su multifuncionalidad ayuda a consolidar elementos dispares de control de motores, lo que simplifica el diseño del sistema y la complejidad de la instalación. Esta configuración facilita los flujos de trabajo de mantenimiento al reducir los desafíos de accesibilidad al equipo. La interfaz de comunicación del dispositivo admite sistemas de control centralizado y automatización, alineándose con las tendencias de los proveedores de equipos eléctricos modernos hacia subestaciones inteligentes y marcos de gestión de activos digitalizados.
Preguntas Frecuentes (FAQ)
¿Cuáles son las principales ventajas del Dispositivo de Arranque de Motores de Alto Voltaje para aplicaciones industriales?
El Dispositivo de Arranque de Motores de Alto Voltaje ofrece funciones integradas, combinando arranque suave, aparamenta y derivación (bypass) en un gabinete compacto para reducir el espacio ocupado. Controla la corriente de arranque entre 2.5 y 3.5 veces la nominal, mejorando la eficiencia energética y minimizando el desgaste mecánico, lo cual es crítico para una operación confiable del motor en entornos industriales.
¿Se puede personalizar el dispositivo para adaptarse a requisitos específicos del sitio o del motor?
Sí, este dispositivo admite un tiempo de arranque ajustable (0-120 segundos), múltiples métodos de arranque y parada, y diseños especiales para voltajes de hasta 11 kV. Las configuraciones personalizadas aseguran un rendimiento óptimo alineado con el entorno eléctrico y las características de carga del proyecto, adecuado para diversas necesidades de equipos eléctricos industriales.
¿Qué condiciones de instalación y ambientales se necesitan para el dispositivo?
El dispositivo requiere instalación por debajo de los 1000 metros de altitud con temperaturas ambiente de -25℃ a +45℃ y una humedad máxima del 95% sin condensación. El entorno debe estar libre de gases corrosivos, polvo conductor y vibraciones fuertes por debajo de 0.5G, con buena ventilación para mantener la integridad del Gabinete de Interruptores de Alto Voltaje.
¿Cómo afecta el diseño libre de mantenimiento a los costos operativos y el tiempo de inactividad?
Diseñado para una operación libre de mantenimiento, el dispositivo minimiza el tiempo de inactividad y reduce los costos operativos al disminuir la necesidad de servicio regular. Su robusta protección contra sobrecarga, pérdida de fase y problemas térmicos asegura una durabilidad confiable, convirtiéndolo en una solución rentable para sistemas de control de motores industriales continuos.
