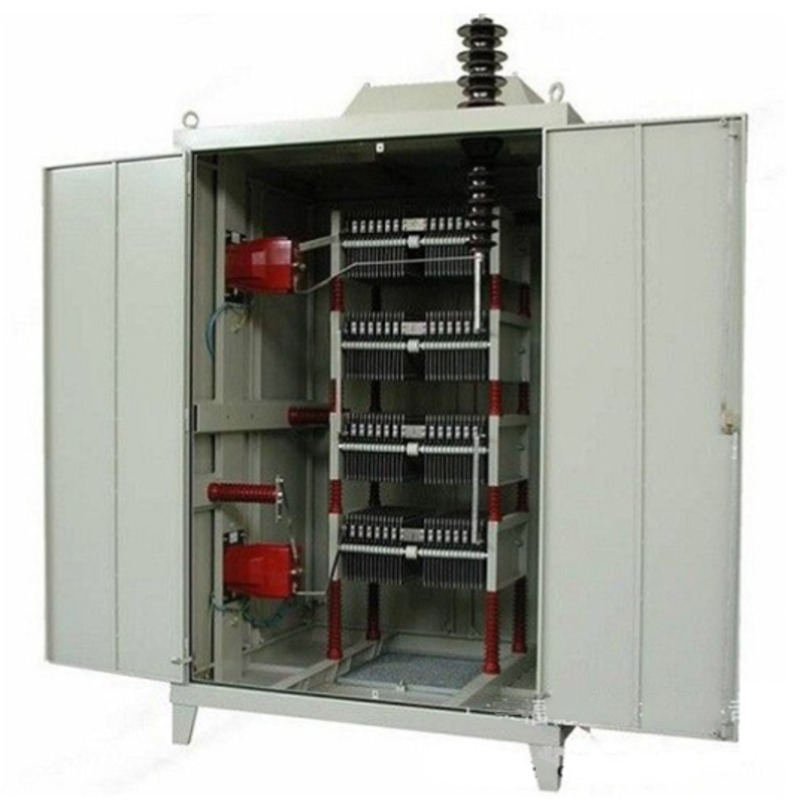

Banco de carga de prueba del generador

Banco de carga de prueba del generador

Descripción del Producto:

La caja de carga para pruebas de generador puede medir con precisión las funciones básicas del generador, como voltaje trifásico de estado estable, corriente, potencia activa, frecuencia y tiempo de funcionamiento; tiene una poderosa función de registro de voltaje, que no solo puede detectar todos los parámetros de estado estable, sino que también detecta sobretensiones, sobretensiones, voltaje, corriente, curvas de frecuencia, así como curvas armónicas de voltaje y corriente y contenido armónico.

Características de rendimiento:

Transporte conveniente, resistente y duradero, larga vida útil, apariencia hermosa, fuerte capacidad de carga, gran capacidad, fuerte estabilidad, pequeña deriva de temperatura, rápida disipación de calor, alta precisión de prueba y muestreo y alto factor de seguridad.

Características funcionales:

Las pruebas de carga de generadores consisten principalmente en evaluar la potencia de salida y la capacidad de carga de diversos grupos electrógenos, así como todos los parámetros eléctricos, incluidos los dinámicos. Constan de dos partes: el gabinete de medición y control, y el gabinete de carga. Estos se utilizan en conjunto con la computadora superior para realizar pruebas especiales de forma inteligente y automatizada de todos los parámetros eléctricos del grupo electrógeno. Simultáneamente, se generan gráficos, curvas e informes de detección, eliminando por completo la operación manual (control inteligente, automático/manual opcional) y proporcionando métodos de detección científicos para los equipos del grupo electrógeno.

La caja de carga para pruebas de generadores mide con precisión las funciones básicas del generador, como la tensión trifásica en estado estacionario, la corriente, la potencia activa, la frecuencia y el tiempo de funcionamiento. Cuenta con una potente función de registro de tensión, que no solo detecta todos los parámetros en estado estacionario, sino que también detecta sobretensiones, sobretensiones, curvas de tensión, corriente y frecuencia, así como las curvas armónicas de tensión y corriente y su contenido armónico. Además, las funciones de prueba de ajuste de tensión y frecuencia, prueba de fluctuación y prueba transitoria permiten comprobar automáticamente los valores máximos y mínimos de tensión, corriente y frecuencia, así como el tiempo de recuperación ante cambios repentinos de carga. En combinación con la computadora superior, completa automáticamente la medición de todos los parámetros eléctricos y dinámicos del generador.

Esta caja de carga también cuenta con protección contra la detección de temperatura y fallas del ventilador. Si se produce una falla durante la prueba continua, esta puede interrumpirse manualmente y reiniciarse después de reparar el producto. El sistema continuará la grabación de la prueba según el punto de interrupción original.

Parámetros técnicos:

1. Tipo de carga: Carga resistiva pura seca
2. Tensión de prueba: CA 10,5 kV
3. Fuente de alimentación de trabajo: CA 380 V
4. Modo de trabajo: Trabajo continuo
5. Método de enfriamiento: enfriamiento por aire forzado, entrada de aire lateral, salida de aire superior
6. Control de carga: control in situ
7. Interfaz de comunicación: comunicación RS232, 485
8. Método de monitoreo: El terminal de caja está equipado con un instrumento de visualización multifuncional, que se encuentra dentro de la caja y puede monitorear datos de parámetros eléctricos.
9. Función de medición y control: mide el voltaje trifásico en estado estable, la corriente, la potencia activa, el factor de potencia, la frecuencia, el tiempo, etc. del generador.
