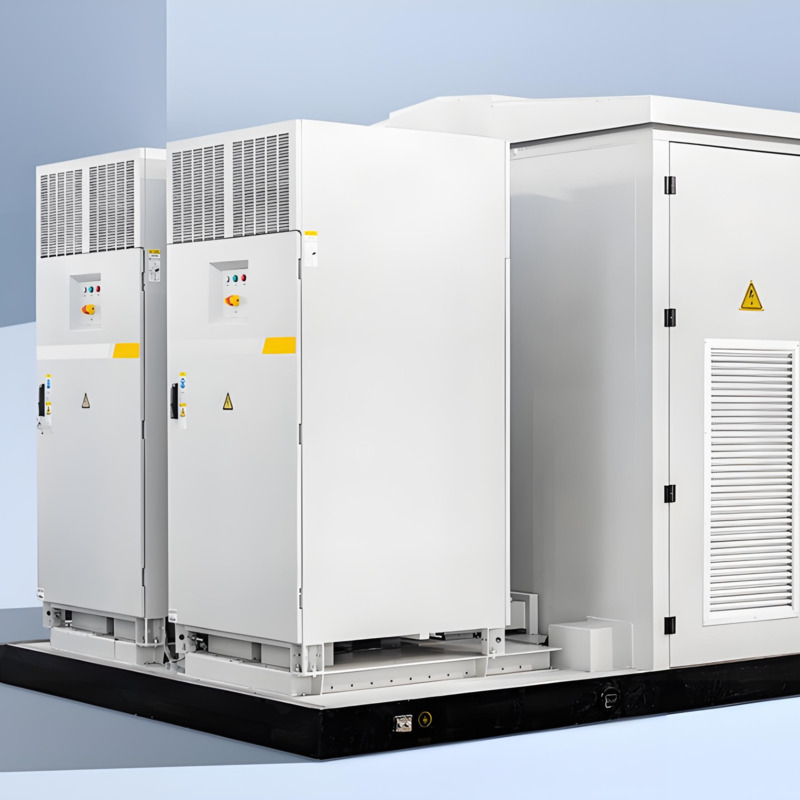

Subestación integrada de almacenamiento y refuerzo de energía con inversor
(Subestación compacta de almacenamiento de energía)
Introducción del producto:
La estación de almacenamiento y refuerzo de energía integrada con convertidor es una solución altamente integrada que integra inversores fotovoltaicos, transformadores y cuadros de distribución. Ofrece alta eficiencia, ahorro energético, seguridad, fiabilidad y fácil instalación. El producto adopta un diseño contenedorizado, lo que facilita su transporte y reduce significativamente el tiempo de instalación y depuración in situ. Además, ofrece excelentes propiedades anticorrosivas, de aislamiento térmico y a prueba de polvo, adaptándose a diversos entornos complejos. En comparación con las soluciones tradicionales, los costos de inversión se reducen entre un 15 % y un 20 %, la operación y el mantenimiento son más sencillos y los beneficios económicos son más significativos.
Ámbito de aplicación:
Las estaciones de almacenamiento de energía y de refuerzo integradas con inversores se utilizan ampliamente en nuevos sectores energéticos, como la generación de energía fotovoltaica, la generación de energía eólica y las centrales de almacenamiento de energía, siendo especialmente adecuadas para centrales fotovoltaicas centralizadas y proyectos de almacenamiento de energía a gran escala. Su alta integración y excelente adaptabilidad ambiental las hacen ideales en entornos complejos como parques industriales, zonas montañosas remotas, desiertos y regiones costeras.
Descripción del Producto:
Características del producto:
Parámetros principales:
Rango de potencia nominal: 500kW~6300kW
Voltaje lateral de baja tensión: 0,27 kV/0,4 kV/0,69 kV
Tensión del lado de alta tensión: 10 kV/35 kV
Frecuencia: 50 Hz/60 Hz
Eficiencia: Eficiencia general ≥ 98,5%
Estándares de ejecución:
GB/T 17467-2020 Subestaciones prefabricadas de alta y baja tensión
GB/T 6451-2020 Parámetros técnicos y requisitos para transformadores de potencia sumergidos en aceite
GB/T 10228-2015 Parámetros técnicos y requisitos para transformadores de potencia de tipo seco
GB/T 1094.1-2013 Transformadores de potencia Parte 1: Principios generales
GB 4208-2017 Grados de protección que ofrecen las carcasas (Código IP)
GB/T 19939-2005
GB/T 50063-2017 Requisitos técnicos para la conexión a la red de sistemas fotovoltaicos
GB/T 4208-2017 Especificación de diseño eléctrico para equipos de potencia
Nota: Las normas nacionales chinas anteriores son superiores o equivalentes a las normas IEC correspondientes.
Ventajas técnicas:
Integración del diseño de optimización electromagnética, dibujo paramétrico, análisis de rendimiento y optimización estructural, dibujo automático y otras funciones de transformadores para lograr el uso compartido de recursos en el diseño de transformadores, así como la búsqueda, modificación y control de versiones de diversa información de datos.
El campo de corriente, el campo de temperatura, el campo eléctrico, el campo magnético de fuga, el proceso ondulatorio y la fuerza de cortocircuito de los transformadores. La investigación y el diseño de cada serie de productos se realizan mediante análisis de simulación de los campos de flujo y temperatura para determinar el aumento promedio de temperatura de la bobina y el punto caliente del asiento, garantizando así el rendimiento del producto.
Al recopilar datos clave como temperatura, corriente, voltaje, vibración y armónicos de la red de los transformadores, se pueden realizar análisis de calidad de energía en línea, alarmas de fallas e instalación en teléfonos móviles.
Aviso de pedido:
