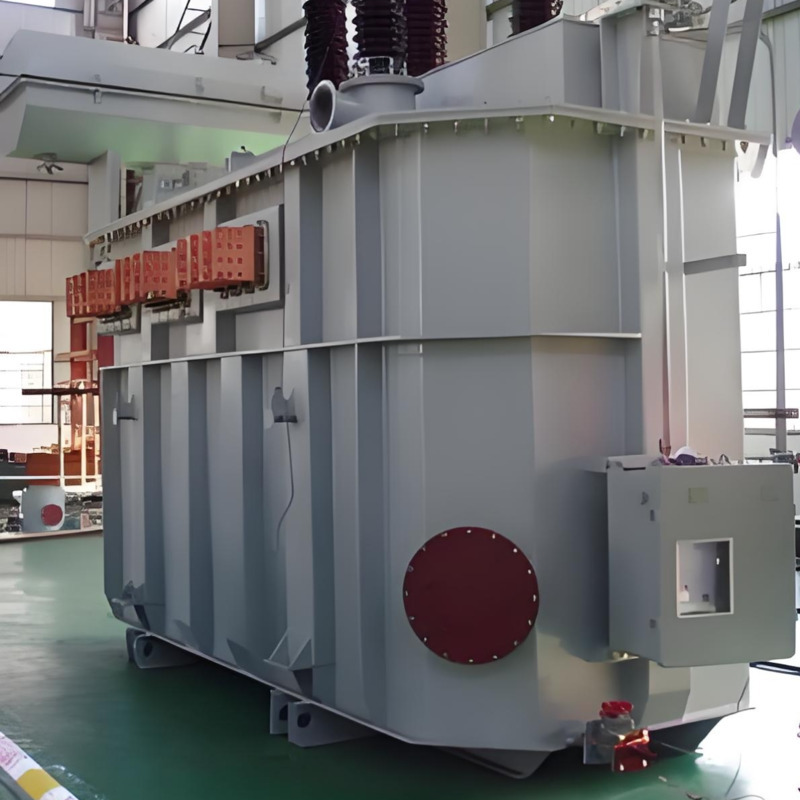

Transformador de Horno Eléctrico

Transformador para horno de arco eléctrico:

Un transformador dedicado para suministrar energía a hornos de arco eléctrico utilizados en la fundición de acero. Tiene gran capacidad, estructura compleja y altos requisitos técnicos. Su tensión secundaria es baja, generalmente de decenas a cientos de voltios, y se requiere que sea ajustable dentro de un amplio rango; la corriente secundaria a menudo alcanza miles a decenas de miles de amperios. Además, en la fundición de acero, el período de fusión requiere alta potencia y se exige que los transformadores tengan una capacidad de sobrecarga del 20% durante 2 horas. Durante el proceso de fabricación del acero, el colapso del material del horno puede provocar cortocircuitos de los electrodos. Por lo tanto, el lado primario del transformador del horno de arco debe conectarse en serie con un reactor limitador de corriente o tener una alta impedancia para limitar la corriente de cortocircuito.

Durante la operación del horno eléctrico, también se requiere que el transformador de alimentación pueda regular la tensión. Hay dos métodos para regular la tensión de los transformadores de hornos eléctricos.

1. Método de regulación directa de tensión: Conectar la toma al conmutador de tomas en el devanado original del transformador. También se puede utilizar la conmutación △-Y entre las tres fases del primario para lograr la regulación de la tensión secundaria. La conmutación △-Y es un método económico de regulación de tensión que puede reducir la tensión secundaria a 1/√3 de su valor original sin cambiar el número de espiras en el lado primario. Dado que cada devanado de fase tiene 9 tomas y hay conmutación △-Y, se pueden obtener en total 2 × 9, es decir, 18 niveles de tensión.
2. Método de regulación indirecta de tensión: método indirecto con un transformador en serie. El transformador principal I es un transformador de tres devanados (véase transformador multidevanado), con el devanado 1 como devanado de alta tensión conectado a la red eléctrica; el devanado 2 es un devanado con tomas, que se conecta en serie con el devanado original 4 del transformador en serie II a través de un conmutador de tomas; el devanado 3 se conecta en serie con el devanado auxiliar 5 del transformador en serie II para suministrar energía a la carga del horno eléctrico. Al cambiar la tensión primaria del transformador en serie II mediante el conmutador de tomas, puede variarse la tensión de salida de los devanados 3 y 5. Los devanados 3 y 5 conectados a la carga suelen tener solo 1–2 espiras y normalmente están hechos de placas de cobre o aluminio para formar una bobina en forma de “8”.

Nuestras ventajas tecnológicas:

1. Plataforma líder de nube tecnológica de I+D de Shanghai Zhiyou International

Integra el diseño de optimización electromagnética, dibujo paramétrico, análisis de rendimiento y optimización estructural, dibujo automático y otras funciones para transformadores, logrando el intercambio de recursos en el diseño, así como la búsqueda, modificación y control de versiones de diversa información y datos.

2. Análisis por simulación

Se analizan el campo de corriente, campo de temperatura, campo eléctrico, campo magnético de fuga, proceso de onda y fuerza de cortocircuito de los transformadores. La investigación y el diseño de cada serie de productos se realizan mediante simulaciones de campos de flujo y temperatura para determinar el aumento de temperatura promedio de la bobina y la ubicación del punto caliente, garantizando el desempeño del producto.

3. Plataforma inteligente de operación y mantenimiento

Mediante la recopilación de datos clave como temperatura, corriente, voltaje, vibración y armónicos de red de los transformadores, se puede realizar análisis en línea de la calidad de la energía, alarmas de fallas y visualización en teléfonos móviles.

Nota de pedido:

1. Por favor, proporcione los parámetros detallados del producto.
2. Proporciónenos la mayor cantidad posible de información relacionada con el producto (especificaciones, planos, placas de identificación, fotos, etc.) que necesita pedir, para poder ofrecerle una cotización más rápida y precisa.
3. Envíe las especificaciones, planos, placas de identificación, fotos, etc. del producto que necesita pedir al correo: shanghaizhiyou@gmail.com. Responderemos tan pronto como recibamos el correo.
4. También puede contactar rápidamente a nuestro gerente de ventas, Yang, a través de: WeChat：+86 13122066665 o WhatsApp: +86 189 3091 2328.

Estamos dispuestos a servirle con nuestra profesionalidad, sinceridad e integridad.
