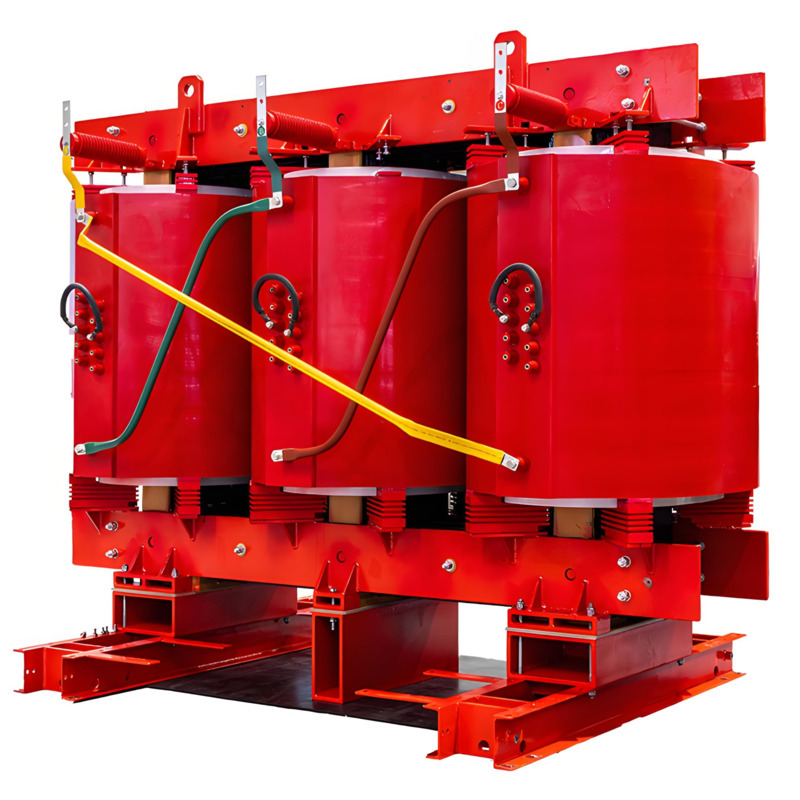

Introducción del Producto:
Características de rendimiento:
Cumple con la versión 2020 de los nuevos estándares nacionales de eficiencia energética; cumple con la versión 2020 del Nivel 1 de eficiencia energética.
El núcleo de hierro está fabricado con láminas de acero al silicio laminado en frío de grano orientado de alta calidad y alta conductividad magnética, con uniones escalonadas totalmente oblicuas a 45 grados. Adopta una estructura especial de placa de tracción de tubo cuadrado, y las columnas del núcleo están atadas con cinta aislante. La superficie está recubierta con una resina especial para evitar la humedad y el óxido, reduciendo eficazmente las pérdidas en vacío, las corrientes de vacío y el ruido del núcleo de hierro.
El conductor del devanado de alta tensión está hecho de alambre de cobre con aislamiento clase F, reforzado con fieltro de fibra de vidrio de corte largo y corto como relleno, y vertido con mezcla de resina epoxi al vacío (1-3 mbar). Esto suprime eficazmente la aparición del fenómeno de descarga parcial, con una cantidad de descarga parcial que no excede los 5 pC.
La bobina de baja tensión está hecha de conductores de lámina (folio) de alta calidad enrollados en una máquina automática de bobinado de láminas, con soldadura de protección de arco de argón y alta precisión de soldadura. Se utiliza DMD preimpregnado como aislamiento entre capas, y tela de fibra de vidrio preimpregnada para el aislamiento interior y exterior. Los extremos superior e inferior se sellan con resina epoxi y luego se curan en su totalidad en un horno de curado, ofreciendo una buena resistencia a la humedad.
IP20 puede evitar la entrada de sólidos con un diámetro superior a 12 mm y resistir impactos accidentales. Además de las funciones de IP20, IP23 también puede evitar la entrada de gotas de agua en un ángulo de 60 grados con respecto a la línea vertical, lo que lo hace adecuado para su instalación y uso en exteriores. Personalizable.
El dispositivo de protección contra sobrecalentamiento logra principalmente la detección y el control de la temperatura del transformador a través de termistores PT integrados en la bobina de baja tensión. Durante el funcionamiento del transformador, la pantalla cíclica muestra los valores de temperatura de los devanados trifásicos; muestra el valor de temperatura del devanado de la fase más caliente; disparo por alarma de temperatura; advertencia sonora y luminosa, arranque del ventilador; protección contra sobrecarga del ventilador e interfaz informática.
Posicionamiento funcional para sistemas de energía industrial

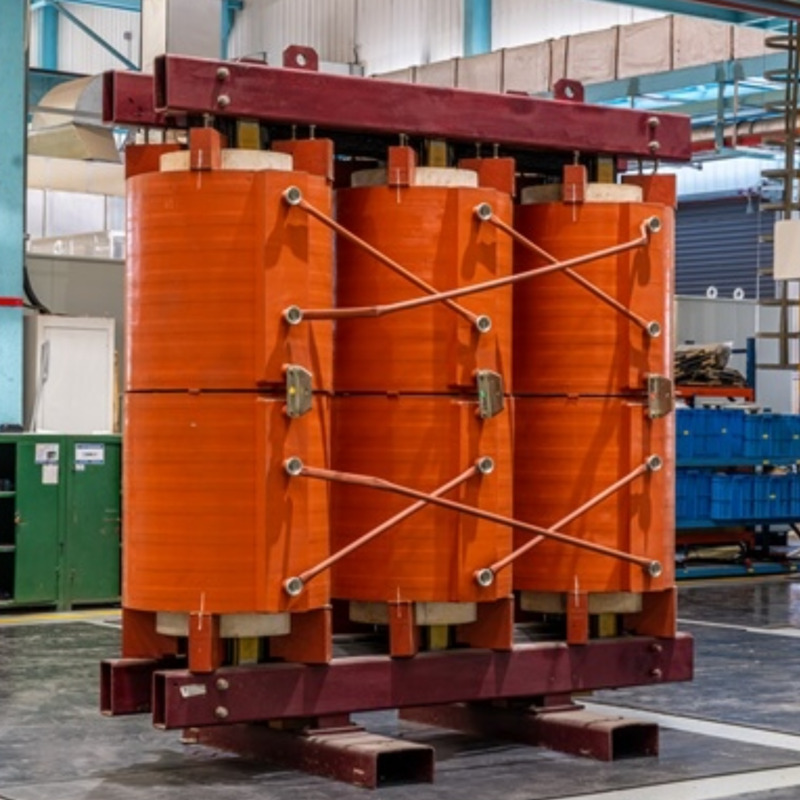

El transformador tipo seco está diseñado como un componente confiable para la transformación de energía eléctrica en entornos industriales y de servicios públicos. Diseñado para usuarios que incluyen empresas de servicios eléctricos, contratistas eléctricos e integradores de sistemas, facilita la conversión segura de energía sin los peligros del aislamiento líquido. Este transformador de potencia se adapta a instalaciones que requieren alta seguridad operativa y mantenimiento reducido, sirviendo como dispositivo central en distribución de energía, subestaciones y edificios comerciales. Su capacidad para operar en interiores o exteriores con una carcasa protectora personalizable mejora su versatilidad para diversos proyectos de infraestructura, abarcando aplicaciones de media y alta tensión.
Características técnicas que garantizan eficiencia y durabilidad
Utilizando un núcleo de hierro con unión escalonada totalmente oblicua hecho de láminas de acero al silicio laminado en frío de grano orientado, este transformador eléctrico logra bajas pérdidas en vacío y un ruido acústico mínimo. El devanado de alta tensión presenta conductores de cobre con aislamiento de clase F, encapsulados mediante vaciado de resina epoxi al vacío para suprimir la descarga parcial por debajo de 5 pC. Las bobinas de baja tensión incorporan un bobinado de lámina de precisión sellado con resina epoxi, optimizando la resistencia a la humedad y la disipación térmica. El termistor PT integrado en el transformador permite el monitoreo continuo de la temperatura con activadores de alarma y enfriamiento controlado por ventilador. Estas especificaciones cumplen con los estándares nacionales e internacionales, lo que convierte a este transformador de potencia tipo seco de alta eficiencia en una opción adecuada para entornos operativos críticos.
Implementación en subestaciones eléctricas y redes de distribución de energía
Este transformador de distribución juega un papel fundamental en las subestaciones eléctricas y centros de energía donde la confiabilidad y la eficiencia del sistema son primordiales. Su diseño de tipo seco elimina los riesgos ambientales y de incendio relacionados con el aceite, otorgando una mayor seguridad para áreas densamente pobladas o ambientalmente sensibles. La construcción robusta del transformador y la gestión térmica se adaptan a aplicaciones en alta humedad y condiciones climáticas variables, lo que lo hace ideal para instalaciones en interiores y exteriores. Se integra perfectamente con la infraestructura de la red eléctrica, admitiendo la regulación de carga, las restricciones de ruido y los protocolos de mantenimiento comunes en los sistemas eléctricos de transformadores modernos.
Ventajas del producto
Ventajas estructurales y de diseño que facilitan la integración
La construcción de este transformador seco incorpora un modelado paramétrico 3D avanzado con un proceso de vaciado al vacío, lo que da como resultado rutas de flujo magnético optimizadas y durabilidad de la bobina. Los métodos de bobinado modular mejoran la flexibilidad de reparación y reemplazo, un requisito clave para la continuidad del sistema de energía. El vaciado de epoxi al vacío en la bobina de alta tensión evita descargas parciales, mientras que el diseño robusto del núcleo de hierro reduce las pérdidas generales del núcleo. Además, la carcasa protectora personalizable (IP20 o IP23) garantiza la adaptabilidad ambiental. Dicha ingeniería refleja las mejores prácticas entre los principales fabricantes de transformadores de potencia, permitiendo un rendimiento constante en diversas condiciones operativas.
Confiabilidad del rendimiento y beneficios operativos
Este fabricante de transformadores eléctricos ofrece un producto caracterizado por una baja pérdida de potencia sin carga y un ruido operativo reducido, lo que mejora directamente la eficiencia del sistema y la comodidad del usuario. Los sensores de temperatura integrados combinados con controles de ventilador activos permiten una gestión térmica en tiempo real, minimizando los riesgos de sobrecalentamiento y extendiendo la vida útil del activo. Las bobinas de baja tensión resistentes a la humedad reducen la degradación en ambientes húmedos, reduciendo así el tiempo de inactividad y los costos de mantenimiento. En conjunto, estas características mejoran la propuesta de valor del transformador tipo seco para aplicaciones de ingeniería energética que requieren alta confiabilidad, salida constante y cumplimiento de estrictos estándares de seguridad.
Escenarios de uso
Aplicación en entornos de subestaciones eléctricas
Dentro de las subestaciones eléctricas, este transformador de potencia tipo seco respalda la tarea crítica de regulación y distribución de voltaje bajo estrictos requisitos de seguridad. Su diseño tipo seco elimina el riesgo de fugas de aceite o peligros de incendio comúnmente asociados con los transformadores sumergidos en aceite, lo que permite una operación más segura en diseños de subestaciones urbanas o confinadas. El equipo proporciona una transferencia de energía eficiente con bajas pérdidas, mientras que la protección térmica integrada garantiza la estabilidad operativa bajo cargas fluctuantes. La integración con los sistemas de automatización de subestaciones se facilita mediante salidas de monitoreo de temperatura estandarizadas, lo que permite un mantenimiento y detección de fallas sin problemas para los operadores del sistema de energía que manejan transformadores de potencia y activos de red asociados.
Papel en la distribución de energía comercial e industrial
En edificios comerciales y centros de distribución de energía industrial, este transformador asegura un suministro continuo de energía con un tiempo de inactividad mínimo. Su diseño robusto es adecuado para entornos expuestos a alta humedad o variaciones de temperatura, comunes en sitios de fabricación y grandes complejos comerciales. Las bobinas bobinadas con precisión y el encapsulado de resina al vacío brindan un aislamiento superior y protección contra la humedad, lo que reduce el riesgo de falla del aislamiento. Además, el cumplimiento de las regulaciones de ruido y los protocolos de control térmico lo hace ideal para instalaciones que priorizan la seguridad ambiental y el cumplimiento operativo. Este tipo de transformador se integra en redes complejas de distribución de energía, asegurando una reducción o elevación eficiente del voltaje según sea necesario dentro del sistema.

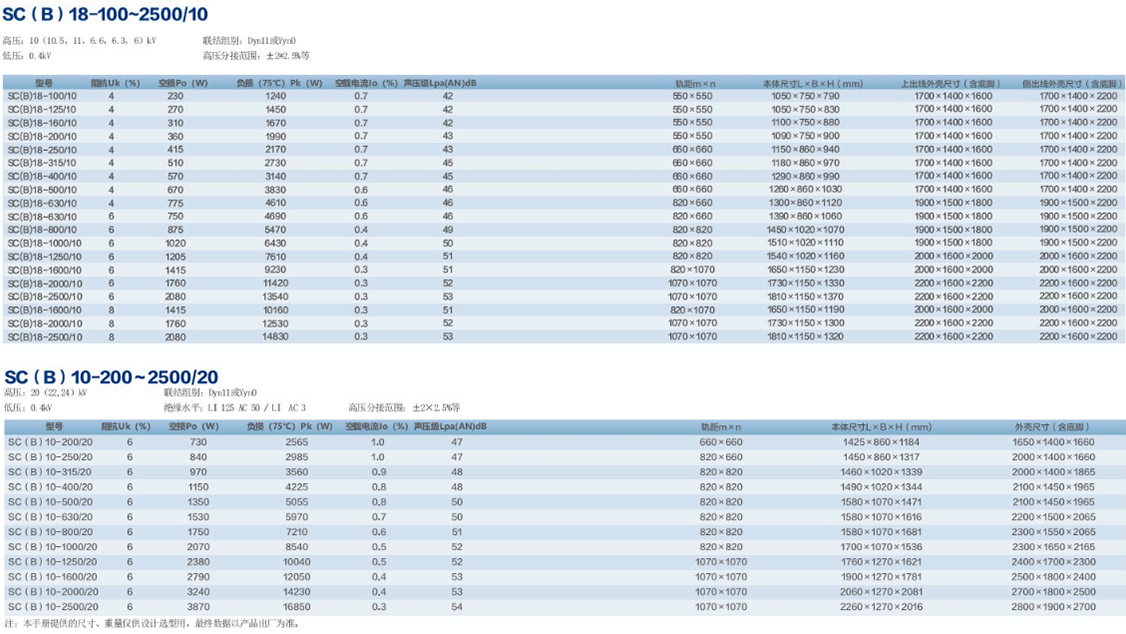

Tabla de parámetros técnicos:
Estándares de ejecución:
La tecnología de producción avanzada garantiza la fiabilidad de los productos:
El cuerpo del transformador adopta un sistema de aislamiento mixto resistente a altas temperaturas, que resuelve eficazmente el problema de las diferencias de campo de temperatura en diferentes tipos de estructuras de transformadores y garantiza la seguridad y confiabilidad del sistema de aislamiento.
Hecho de bobinado de conductor de alta calidad y reforzado con fieltro de fibra de vidrio de corte largo y corto, se vierte al vacío utilizando el sistema de vaciado al vacío Heinrich (Hedrich) de clase mundial.
El robot es totalmente automático en la laminación, adoptando una estructura de unión en escalera de 7 pasos totalmente inclinada a 45 grados, lo que mejora la eficiencia y la calidad de la laminación del transformador.
Todos los productos controlan estrictamente el proceso de producción y los enlaces de calidad, y se someten a estrictas pruebas e inspecciones de acuerdo con los estándares nacionales y los requisitos personalizados del cliente antes de salir de fábrica, incluida la inspección de descargas parciales, inspección de resistencia al impacto de rayos, inspección de ruido y otros elementos de inspección necesarios. Equipos de prueba avanzados y un sistema completo de inspección y prueba garantizan la alta calidad y excelencia de los productos.
Los transformadores de potencia tipo seco se han aplicado con éxito en las sedes olímpicas de Pekín, garantizando un funcionamiento estable y eficiente en todo momento. Desde la gloriosa arena hasta la garantía detrás de escena, inyectando energía inagotable en el sueño olímpico con excelente calidad, ¡y permitiendo que el mundo sea testigo de la extraordinaria fuerza de la fabricación china!
Aviso de pedido:
Estamos dispuestos a servirle con nuestro profesionalismo, sinceridad e integridad.
Preguntas frecuentes (FAQ)
¿Qué materiales se utilizan en la construcción del transformador de potencia tipo seco?
El transformador tipo seco cuenta con un núcleo de hierro hecho de láminas de acero al silicio laminado en frío de grano orientado con uniones escalonadas totalmente oblicuas de 45°. Su bobina de alta tensión utiliza cobre con aislamiento de clase F y vaciado de resina epoxi al vacío, lo que garantiza bajas pérdidas y alta durabilidad para una transformación de energía confiable.
¿Se puede personalizar la carcasa protectora del transformador?
Sí, la carcasa protectora del transformador se puede adaptar para cumplir con IP20 para uso en interiores o IP23 para entornos exteriores. Esta flexibilidad garantiza que el transformador de potencia se adapte a diversas condiciones de instalación mientras mantiene la seguridad y la resistencia a la humedad.
¿Cómo se enfría y protege el transformador del sobrecalentamiento?
El transformador incorpora termistores PT integrados para el monitoreo de la temperatura, que activan alarmas y encienden sistemas de enfriamiento por ventilador para evitar el sobrecalentamiento. Esta protección activa ayuda a mantener un funcionamiento seguro y extiende la vida útil del transformador tipo seco.
¿Cuáles son los plazos de entrega típicos y cómo puedo pedir un transformador?
Los plazos de entrega del transformador eléctrico no se especifican públicamente. Los posibles compradores deben comunicarse directamente con el equipo de ventas de Shanghai Zhiyou para conocer los cronogramas de entrega actualizados y las opciones personalizadas, asegurando una solución a medida que coincida con los requisitos del proyecto.
