Reactor de CC
Un reactor de onda plana se refiere a un dispositivo electrónico utilizado en circuitos rectificados de CC. El número de pulsos en un circuito rectificador siempre es limitado y siempre existe ondulación en la tensión rectificada de salida. Este tipo de ondulación suele ser perjudicial y debe ser suprimida por un reactor de CC. Las estaciones convertidoras para la transmisión de CC están equipadas con reactores de CC para que la CC de salida se acerque a la CC ideal. En la transmisión eléctrica con tiristores alimentados por CC, los reactores de CC también son indispensables. El reactor de CC y el filtro de CC juntos forman el circuito de filtrado de armónicos de CC en el lado de CC de la estación convertidora de CC de alta tensión. El reactor de CC generalmente se conecta en serie entre el terminal de salida de CC de cada convertidor polar y la línea de CC, y es uno de los equipos más importantes en las estaciones convertidoras de CC de alta tensión.
El reactor de CC y el filtro de CC forman una red de filtrado de armónicos en forma de T de CC, que reduce los componentes de pulsación de CA y filtra algunos armónicos, lo que reduce la interferencia en la comunicación a lo largo de la línea de CC y evita la regulación inestable causada por armónicos. El reactor de onda plana también puede evitar que el impacto de onda pronunciada generado por la línea de CC entre en la sala de válvulas, evitando así daños a la válvula del convertidor por sobretensión.
Cuando se producen ciertas fallas en el inversor, se pueden evitar fallos de conmutación secundarios. Esto reduce la probabilidad de fallos de conmutación del inversor causados por caídas de tensión de CA. Cuando se produce un cortocircuito en la línea de CC, el valor pico de la corriente de cortocircuito se limita mediante la coordinación de la regulación del lado del rectificador. Cuanto mayor sea el valor de la inductancia, mejor, ya que el aumento de la inductancia afecta las características de regulación automática del sistema de transmisión de CC.
En un sistema de transmisión de corriente continua (CC), al interrumpirse esta, se genera una sobretensión elevada, lo que perjudica el aislamiento y hace inestable el control. La reactancia de CC previene la interrupción de la CC limitando la velocidad de variación de la corriente causada por cambios rápidos de tensión, lo que reduce la tasa de fallos de conmutación del convertidor.
Los reactores de onda plana se utilizan en circuitos de CC rectificados. El número de pulsos en un circuito rectificador siempre es limitado y siempre existe ondulación en la tensión rectificada de salida. Este tipo de ondulación suele ser perjudicial y debe ser suprimida por un reactor de CC. Las estaciones convertidoras para la transmisión de CC están equipadas con reactores de CC para que la CC de salida se acerque a la CC ideal. En la transmisión eléctrica con tiristores de CC, los reactores de CC también son indispensables.
El reactor de CC es un componente importante en los circuitos rectificadores y su función principal en las fuentes de alimentación de frecuencia intermedia es:
Clasificados por tipo:
(1) Reactor de CC sumergido en aceite;
(2) Reactor de CC de tipo seco.

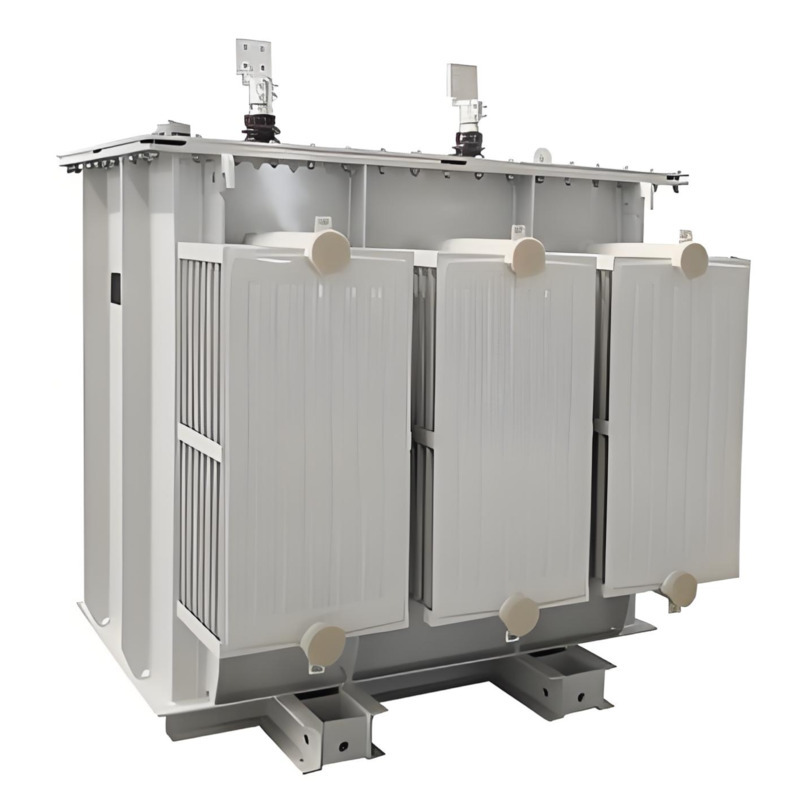

La estructura de un reactor de CC sumergido en aceite es similar a la de un transformador, y se compone principalmente de bobina, núcleo de hierro, tanque de aceite, aislador, sistema de refrigeración y otros componentes. Los reactores de CC sumergidos en aceite presentan una relación no lineal entre la corriente de carga y el magnetismo debido a la presencia de un núcleo de hierro en su estructura.

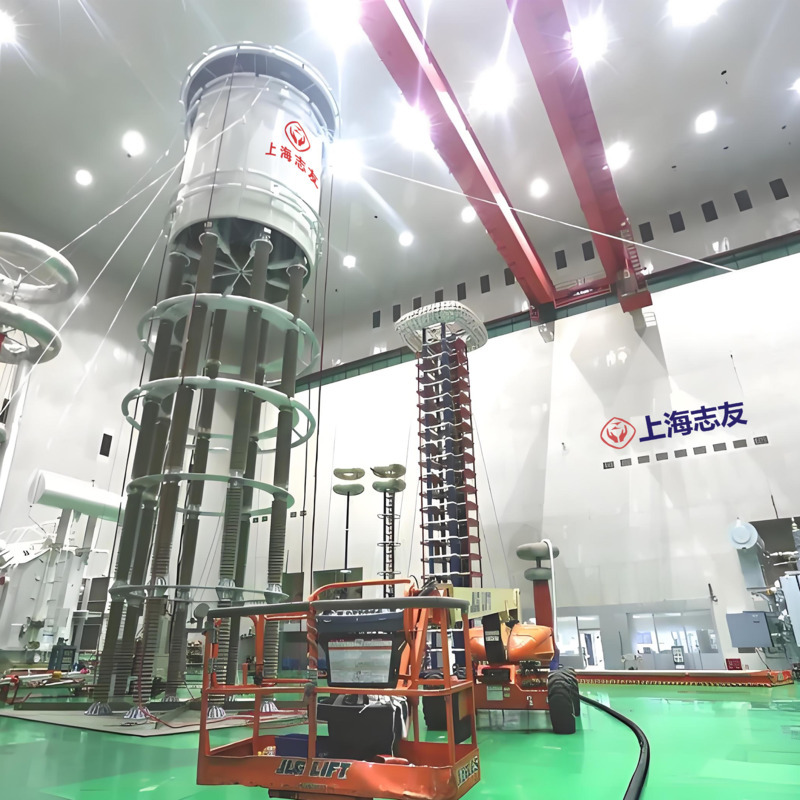

Los reactores de CC de tipo seco se componen principalmente de bobinas, soportes, pilares de aislamiento, anillos de ecualización de tensión, bases, etc. La bobina está compuesta por múltiples capas concéntricas de paquetes de alambre de aluminio comprimido, cada una de las cuales está aislada con resina epoxi y acolchada con espaciadores para garantizar el aislamiento entre capas y la disipación térmica. Cada capa de la bobina está firmemente fijada con fijaciones verticales para evitar que se deforme durante la vibración. Debido a la ausencia de núcleo de hierro en los reactores de CC de tipo seco, existe una relación lineal entre la corriente de carga y el magnetismo.
Ventajas del reactor de CC sumergido en aceite:
Debido a la presencia de un núcleo de hierro, es relativamente fácil aumentar la inductancia de un solo reactor de CC sumergido en aceite; El sistema de aislamiento de papel de aceite del reactor de CC sumergido en aceite es muy maduro y funciona de manera confiable; Los reactores de onda plana sumergidos en aceite se instalan en el suelo, lo que da como resultado un centro de gravedad bajo y un buen rendimiento sísmico; El reactor de CC sumergido en aceite adopta un buje de tipo seco para penetrar en la sala de válvulas, reemplazando el buje de pared horizontal y resolviendo el problema del flashover húmedo desigual del buje de pared horizontal; El buje vertical del reactor de CC sumergido en aceite también adopta un buje de tipo seco, lo que reduce la probabilidad de flashover de contaminación.
Desventajas del reactor de CC sumergido en aceite:
El aislamiento interno es complejo. Al basarse principalmente en papel de aceite, es fácil incendiarse y provocar un incendio. El ruido es bastante fuerte. Es pesado y difícil de transportar. Los costos de operación y mantenimiento son relativamente altos.
Ventajas del reactor de CC de tipo seco:
El aislamiento de tierra es simple. El aislamiento de los reactores de CC de tipo seco se proporciona principalmente mediante aisladores de poste, lo que mejora la confiabilidad del aislamiento principal. Libre de aceite, eliminando riesgos de incendio e impactos ambientales. El sistema de aislamiento libre de aceite de resistencia plana de tipo seco no tiene riesgo de incendio ni impacto ambiental, y no hay necesidad de instalar paredes protectoras entre la sala de válvulas y el exterior. No hay intensidad de campo de masa crítica cuando la tendencia cambia. La inversión de CC de alto voltaje requiere cambiar la polaridad del voltaje, lo que puede generar una intensidad de campo crítica en el sistema de aislamiento compuesto de papel de aceite debido a la captura de cargas; Pero para los reactores de CC de tipo seco, cambiar la polaridad del voltaje solo genera tensión en los aisladores de poste sin la limitación de la intensidad de campo crítica, por lo que las características de los aisladores de poste de los reactores de CC de tipo seco son similares a las de otros aisladores de poste de barra colectora. La corriente de carga está relacionada linealmente con el flujo magnético. Debido a la ausencia de núcleo de hierro en los reactores de CC de tipo seco, no se produce saturación magnética en caso de fallo y se mantiene el mismo valor de inductancia en todas las circunstancias. La sobretensión transitoria es relativamente baja. Gracias a la baja capacitancia a tierra de los reactores de CC de tipo seco, los requisitos de aislamiento contra impactos también son relativamente bajos. Bajo nivel de ruido audible. Ligeros, fáciles de transportar y manipular. Bajos costes de operación y mantenimiento. Los reactores de CC de tipo seco prácticamente no requieren mantenimiento.
Desventajas del reactor de CC de tipo seco:
El centro de gravedad es alto, pero la resistencia a los impactos es baja. Ocupa un área relativamente grande. Al no tener núcleo de hierro en su interior, resulta difícil aumentar la inductancia de una sola unidad y mejorar la capacidad de sobrecarga. No incluye un manguito pasante, por lo que es necesario instalar uno entre este y el convertidor, lo que aumenta la probabilidad de que se produzcan destellos por humedad y suciedad en el manguito pasante. Es sensible a la contaminación ambiental. Es difícil detectar puntos calientes y la temperatura infrarroja. Debido a la instalación de una cubierta antirruido en el exterior del reactor de CC de tipo seco, la medición de los puntos de calentamiento internos de la bobina es difícil y presenta errores significativos.
Estándar del producto:
GB/T 1094.6-2011IEC 60076-6 ： 2007
GB/T 1094.1-2011 IEC 60076-1 ： 2011
GB/T 1094.3-2017IEC 60076-3 ： 2013
