Conjunto completo de equipo de bobina de supresión de arco
El conjunto completo de bobinas de supresión de arco es un dispositivo de compensación utilizado en sistemas de puesta a tierra de baja corriente. Su función principal es compensar la corriente de capacitancia de puesta a tierra mediante la generación de corriente inductiva cuando se produce una falla monofásica de puesta a tierra en el sistema. De esta manera, la corriente que pasa por el punto de puesta a tierra es inferior al valor de corriente necesario para mantener el arco, eliminándolo así. Ofrecemos presupuestos y soporte técnico para el conjunto completo de bobinas de supresión de arco.
Escenarios de aplicación del conjunto completo de equipos de bobina de supresión de arco:
El conjunto completo de bobinas de supresión de arco se utiliza ampliamente en sistemas de puesta a tierra de baja corriente, como líneas de transmisión, transformadores y generadores. Puede funcionar normalmente sin corriente, pero responde rápidamente ante una falla a tierra monofásica, compensando la corriente del condensador y reduciendo la corriente de falla a un nivel insuficiente para mantener el arco, eliminando así rápidamente la falla a tierra sin causar sobretensión.
El conjunto completo de bobinas de supresión de arco es un dispositivo de compensación utilizado en sistemas de puesta a tierra de baja corriente. Cuando se produce una falla monofásica de puesta a tierra en el sistema, la bobina de supresión de arco genera una corriente inductiva para compensar la corriente de capacitancia de puesta a tierra, reduciendo la corriente que pasa por el punto de puesta a tierra al valor necesario para generar arcos intermitentes o mantener arcos estables, eliminando así el arco en el punto de puesta a tierra. Shanghai Zhiyou Company se especializa en la producción de bobinas de supresión de arco, gabinetes de resistencias de puesta a tierra y dispositivos de protección de separación para la protección de la puesta a tierra del neutro del transformador, con diversos niveles de tensión.
1 、 El principio de funcionamiento del conjunto completo de equipos de bobina de supresión de arco.
El conjunto completo de bobinas de supresión de arco es un componente del reactor de supresión de arco utilizado en interruptores automáticos de alta tensión. Su función es soportar la energía eléctrica del interruptor automático al interrumpir el circuito, convertirla en energía de campo magnético y, por lo tanto, eliminar el arco. El diseño y el uso de un conjunto completo de bobinas de supresión de arco y otros componentes del reactor de supresión de arco pueden prevenir eficazmente la generación de arco y prolongar el tiempo de interrupción del circuito.
Cuando se produce una falla a tierra monofásica en el sistema, la corriente inductiva generada por la bobina de supresión de arco y la corriente capacitiva se compensan, reduciendo la corriente en el punto de falla por debajo de 10 A. Esto ayuda a prevenir la reencendido del arco eléctrico tras el cruce por cero, logrando así el objetivo de la supresión de arco, reduciendo la probabilidad de sobretensión de alta amplitud y previniendo la propagación del accidente. El ajuste correcto de la bobina de supresión de arco no solo reduce la probabilidad de sobretensión a tierra, sino que también suprime eficazmente la amplitud de la sobretensión, reduce el daño térmico en el punto de falla y la tensión de la red de tierra.
2 、 Aplicación de un conjunto completo de equipos de bobina de supresión de arco en el sistema de energía
La principal aplicación del conjunto completo de bobinas de supresión de arco en el sistema eléctrico es la protección del sistema y los equipos en interruptores y disyuntores de alta tensión. En estos sistemas, se generan a menudo arcos eléctricos intensos debido a la alta tensión y la alta corriente, lo que no solo daña los interruptores y disyuntores, sino que también pone en peligro la seguridad de todo el sistema eléctrico. Por lo tanto, la instalación de un conjunto completo de bobinas de supresión de arco puede reducir eficazmente la generación de arcos y proteger el funcionamiento normal de los equipos y sistemas eléctricos.
Además, el conjunto completo de bobinas de supresión de arco también puede utilizarse en sistemas de CC para proteger transformadores y condensadores. En un sistema de CC, dado que la corriente es siempre unidireccional, si no se toman medidas eficaces durante el proceso de interrupción del circuito, pueden producirse graves fenómenos de arco eléctrico, que pueden provocar daños en el sistema y problemas de seguridad. La instalación de un conjunto completo de bobinas de supresión de arco eléctrico puede reducir eficazmente la aparición de este fenómeno y mantener el funcionamiento normal del sistema.
3 、 Resumen
El conjunto completo de bobinas de supresión de arco es un equipo importante en el sistema eléctrico. Se utiliza para eliminar arcos en interruptores y disyuntores de alta tensión, proteger los equipos y garantizar el funcionamiento normal del sistema. Su principio de funcionamiento consiste en convertir la energía eléctrica del circuito en energía de campo magnético y eliminar los fenómenos de arco. En el sistema eléctrico, la correcta instalación y el uso de conjuntos completos de bobinas de supresión de arco garantizan eficazmente el funcionamiento seguro del sistema y el funcionamiento normal de los equipos.

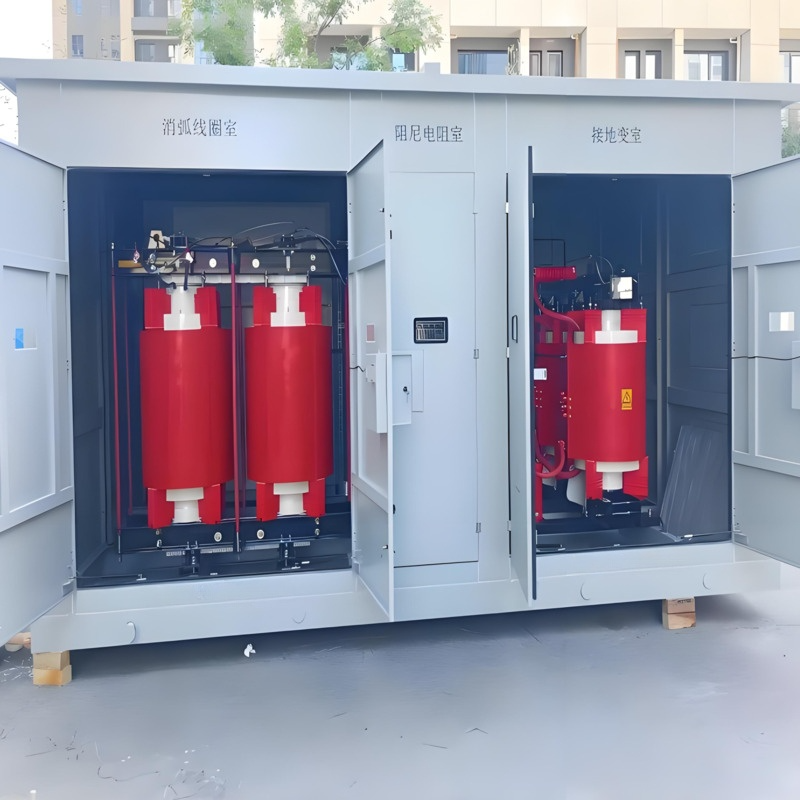

El conjunto completo de equipos de bobina de supresión de arco consta principalmente de las siguientes partes:
La función de un transformador de puesta a tierra es conectar el neutro para añadir una bobina de supresión de arco cuando el sistema está conectado en una configuración delta o en Y. Este transformador adopta una conexión de tipo Z (también conocida como conexión en zigzag), que se diferencia de los transformadores convencionales en que cada bobina de fase está enrollada en dos columnas magnéticas. La ventaja de esta conexión es que el flujo magnético de secuencia cero puede fluir a través de las columnas magnéticas, mientras que el flujo magnético de secuencia cero de los transformadores convencionales fluye a través del circuito magnético de fuga. Por lo tanto, la impedancia de secuencia cero de un transformador de puesta a tierra de tipo Z es muy pequeña (aproximadamente 10 Ω), mientras que la de los transformadores convencionales es mucho mayor. Por lo tanto, la normativa estipula que, al utilizar transformadores convencionales con bobinas de supresión de arco, su capacidad no debe superar el 20 % de la capacidad del transformador, mientras que los transformadores de tipo Z pueden equiparse con bobinas de supresión de arco con una capacidad del 90 % al 100 %. Los transformadores de puesta a tierra también pueden equiparse con cargas secundarias además de bobinas de supresión de arco, que pueden reemplazar los transformadores utilizados y ahorrar costos de inversión.
(1) Los métodos de regulación de corriente de las bobinas de supresión de arco se dividen generalmente en tres tipos: ajuste del entrehierro del núcleo de hierro, ajuste de la excitación del núcleo de hierro y ajuste de las espiras de la bobina. Actualmente, la mayoría de las bobinas de supresión de arco en funcionamiento en el sistema son de espiras ajustables. Extraen varios cambiadores de tomas según las diferentes espiras del devanado, conmutan el cambiador de tomas original no excitado a un cambiador de tomas en carga, modifican el número de espiras conectadas y, por lo tanto, la inductancia. El rango de regulación de corriente de la bobina de supresión de arco oscila entre el 30 % y el 100 % de la corriente nominal. La corriente entre cambiadores de tomas adyacentes se distribuye en pasos iguales, y el número de cambiadores de tomas se determina por la diferencia de corriente entre cambiadores adyacentes, que es inferior a 5 A. Para reducir la corriente residual, se ha aumentado el número de divisores. Según la capacidad, actualmente hay entre 9 y 14 niveles, lo que garantiza la fiabilidad y la seguridad de su funcionamiento. La bobina de supresión de arco también está equipada con un transformador de tensión externo y un transformador de corriente.
(2) Los métodos de compensación para las bobinas de supresión de arco generalmente se dividen en tres tipos: sobrecompensación, subcompensación y corriente residual mínima.
La bobina de supresión de arco con seguimiento automático, gracias a su alta precisión de ajuste y a su baja corriente residual, opera cerca del punto de resonancia (compensación total). Para evitar sobretensiones por resonancia y adaptarse a diversos modos de funcionamiento, se debe conectar una caja de resistencias de amortiguamiento en serie al circuito de puesta a tierra de la bobina. De esta forma, incluso en estado de compensación total durante el funcionamiento, se evita la resonancia gracias al efecto de amortiguamiento de la resistencia, y la tensión del punto neutro no supera el 15 % de la tensión de fase, cumpliendo así con los requisitos normativos. Esto permite que la bobina de supresión de arco funcione en modo sobrecompensado, totalmente compensado o subcompensado. Las resistencias de amortiguamiento pueden seleccionarse como resistencias de lámina, con diferentes valores de resistencia según su capacidad. Cuando se produce una puesta a tierra monofásica en el sistema, fluye una gran corriente por el punto neutro, por lo que la resistencia de amortiguamiento debe cortocircuitarse con doble protección de tensión y corriente.
El dispositivo automático de sintonización y selección de línea es un componente clave de toda la tecnología, y este implementa todos los cálculos y controles. El controlador mide la corriente de capacitancia del sistema a tierra en tiempo real y calcula el grado de desintonización actual ε de la red eléctrica. Cuando la desviación del grado de desintonización excede el rango predeterminado, el interruptor en carga se activa a través de la interfaz del circuito de control para ajustar la toma de la bobina de supresión de arco hasta que el grado de desintonización y la corriente residual se encuentren dentro del rango predeterminado. Cuando se produce una conexión a tierra monofásica en el sistema, se recopilan la tensión y la corriente de secuencia cero de cada circuito en el triángulo abierto secundario del TP del sistema para su análisis y procesamiento. Se utilizan algoritmos de selección de línea, como potencia aparente, cambios de impedancia de secuencia cero, cambios armónicos y quinto armónico, para seleccionar la línea.
Antes de instalar la bobina de supresión de arco en el interruptor de aislamiento, se utiliza para conmutarla. Debido a que el transformador de tensión dentro de la bobina no alcanza la precisión de medición, se debe instalar un transformador de tensión de punto neutro por separado para medir la tensión de punto neutro.
