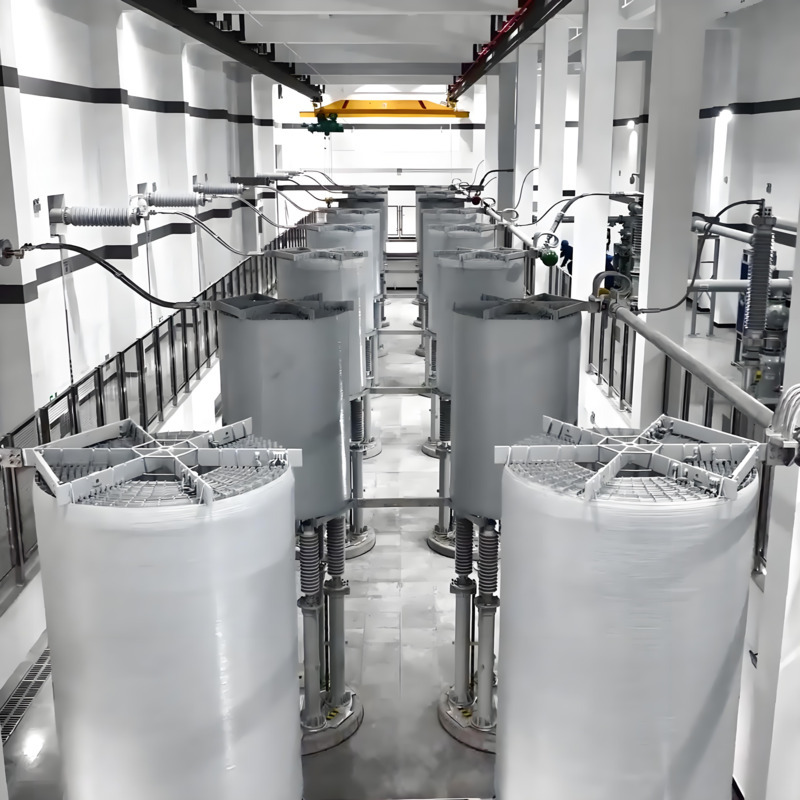

Reactor dedicado para fundición de óxido de aluminio
Aplicación del producto ：
Este reactor limitador de corriente está diseñado específicamente para el sistema eléctrico de rectificación del suministro de energía de fundición de alúmina.
Los reactores limitadores de corriente de la serie XKGKL están conectados en serie con el circuito del sistema para fortalecer la impedancia del sistema. Reducen la corriente de cortocircuito en caso de mal funcionamiento del sistema, lo que reducirá la corriente de falla al valor permitido.
Definición del modelo:
Información de pedidos:
Tensión nominal del sistema
Corriente continua nominal
Tasa de reactancia nominal
reactancia nominal
Corriente nominal de corta duración
Modo de instalación (horizontal o vertical)
Entorno de trabajo (interior o exterior)
Ángulo entre entrada y salida
Otro requisito especial
Estándar del producto:
GB/T 1094.6-2011 IEC 60076-6:2007
GB/T 1094.1-2011 IEC 60076-1:2011
GB/T 1094.3-2017IEC 60076-3:2013
Tabla de parámetros técnicos:
Serie de 6 kV
|
Nro. de pieza |
Corriente nominal |
Calificado |
reactancia nominal |
Corto- |
monofásico |
Pérdida monofásica 75 °C |
Dimensión total |
Diámetro de paso |
Peso |
Modo de disposición sugerido |
|
|
Ds |
H |
||||||||||
|
XKGKL-6-800-5 |
800 |
5% |
0,2170 |
16.00 |
139 |
3.7 |
1020 |
740 |
860 |
250 |
|
|
XKGKL-6-800-8 |
8% |
0,3460 |
10.00 |
222 |
5.3 |
1220 |
790 |
1060 |
320 |
||
|
XKGKL-6-800-10 |
10% |
0,4330 |
8.00 |
277 |
6.4 |
1300 |
840 |
1130 |
380 |
||
|
XKGKL-6-800-12 |
12% |
0.5200 |
6.67 |
333 |
7.0 |
1300 |
820 |
1100 |
420 |
||
|
XKGKL-6-1000-5 |
1000 |
5% |
0,1730 |
20.00 |
173 |
4.4 |
1150 |
660 |
1030 |
280 |
|
|
XKGKL-6-1000-8 |
8% |
0,2770 |
12,50 |
277 |
6.3 |
1240 |
760 |
1130 |
360 |
||
|
XKGKL-6-1000-10 |
10% |
0,3460 |
10.00 |
346 |
7.1 |
1290 |
840 |
1180 |
438 |
||
|
XKGKL-6-1000-12 |
12% |
0.4160 |
8.33 |
416 |
8.4 |
1350 |
840 |
1170 |
500 |
||
|
XKGKL-6-1500 5 |
1500 |
5% |
0,1150 |
30.00 |
260 |
6.1 |
1220 |
700 |
1030 |
340 |
|
|
XKGKL-6-1500-8 |
8% |
0,1850 |
18,75 |
416 |
7.8 |
1420 |
780 |
1230 |
500 |
||
|
XKGKL-6-1500-10 |
10% |
0,2310 |
15.00 |
520 |
7.5 |
1470 |
830 |
1280 |
570 |
||
|
XKGKL-6-1500-12 |
12% |
0,2770 |
12,50 |
624 |
9.1 |
1470 |
900 |
1280 |
610 |
||
|
XKGKL-6-2000-5 |
2000 |
5% |
0.0870 |
40.00 |
346 |
7.3 |
1310 |
700 |
1120 |
412 |
|
|
XKGKL-6-2000 8 |
8% |
0,1390 |
25,00 |
554 |
8.1 |
1410 |
800 |
1220 |
565 |
||
|
XKGKL-6-2000-10 |
10% |
0,1730 |
20.00 |
693 |
9.8 |
1500 |
800 |
1220 |
662 |
||
|
XKGKL-6-2000-12 |
12% |
0,2080 |
16.67 |
831 |
10.0 |
1550 |
830 |
1280 |
730 |
||
|
XKGKL-6-2500-5 |
2500 |
5% |
0,0690 |
50.00 |
433 |
8.6 |
1400 |
800 |
1120 |
486 |
|
|
XKGKL-6-2500-8 |
8% |
0,1110 |
31.25 |
693 |
10.1 |
1464 |
940 |
1170 |
690 |
||
|
XKGKL-6-2500 10 |
10% |
0,1390 |
25,00 |
866 |
11.0 |
1500 |
980 |
1230 |
770 |
||
|
XKGKL-6-2500-12 |
12% |
0,1660 |
20.83 |
1039 |
12.5 |
1610 |
940 |
1510 |
854 |
||
|
XKGKL-6-3000-5 |
3000 |
5% |
0,0580 |
60.00 |
520 |
8.1 |
1500 |
800 |
1230 |
538 |
|
|
XKGKL-6-3000-8 |
8% |
0,0920 |
37,50 |
831 |
10.8 |
1530 |
900 |
1430 |
740 |
||
|
XKGKL-6-3000-10 |
10% |
0,1150 |
30.00 |
1039 |
12.5 |
1580 |
950 |
1480 |
850 |
||
|
XKGKL-6-3000 12 |
12% |
0,1390 |
25,00 |
1247 |
15.1 |
1670 |
930 |
1480 |
940 |
||
|
XKGKL-6-3500-5 |
3500 |
5% |
0,0494 |
70.00 |
606 |
9.6 |
1570 |
750 |
1380 |
780 |
|
|
XKGKL-6-3500-8 |
8% |
0.0791 |
43,75 |
970 |
12.3 |
1570 |
880 |
1380 |
960 |
||
|
XKGKL-6-3500-10 |
10% |
0,0990 |
35.00 |
1212 |
14.2 |
1620 |
960 |
1440 |
1052 |
||
|
XKGKL-6-3500-12 |
12% |
0,1190 |
29.17 |
1455 |
15.6 |
1670 |
980 |
1490 |
1323 |
||
|
XKGKL-6-4000-5 |
4000 |
5% |
0,0433 |
80.00 |
693 |
10.1 |
1620 |
760 |
1430 |
825 |
|
|
XKGKL-6-4000-8 |
8% |
0,0693 |
50.00 |
1109 |
13.2 |
1660 |
880 |
1480 |
946 |
||
|
XKGKL-6-4000-10 |
10% |
0,0866 |
40.00 |
1386 |
15.7 |
1670 |
980 |
1480 |
1125 |
||
|
XKGKL-6-4000-12 |
12% |
0,1040 |
33.33 |
1663 |
17.9 |
1760 |
950 |
1480 |
1204 |
||
Serie de 10 kV
|
Nro. de pieza |
Corriente nominal |
Calificado |
reactancia nominal |
Corto- |
monofásico |
Pérdida monofásica 75 °C |
Dimensión total |
Diámetro de paso |
Peso |
Modo de disposición sugerido |
|
|
Ds |
H |
||||||||||
|
XKGKL-10-800-5 |
800 |
5% |
0,361 |
16.00 |
230.9 |
4.6 |
1270 |
770 |
1170 |
350 |
|
|
XKGKL-10-800-8 |
8% |
0,577 |
10.00 |
369,5 |
5.7 |
1380 |
840 |
1280 |
420 |
||
|
XKGKL-10-800-10 |
10% |
0.722 |
8.00 |
461.9 |
6.5 |
1480 |
890 |
1380 |
490 |
||
|
XKGKL-10-800-12 |
12% |
0,866 |
6.67 |
554.3 |
7.7 |
1530 |
940 |
1430 |
547 |
||
|
XKGKL-10-1000-5 |
1000 |
5% |
0,289 |
20.00 |
288,7 |
6.0 |
1330 |
710 |
1240 |
370 |
|
|
XKGKL-10-1000-8 |
8% |
0.462 |
12,50 |
461.9 |
7.2 |
1480 |
820 |
1380 |
530 |
||
|
XKGKL-10-1000-10 |
10% |
0,577 |
10.00 |
577,4 |
8.7 |
1670 |
760 |
1480 |
580 |
||
|
XKGKL-10-1000-12 |
12% |
0,693 |
8.33 |
692.8 |
9.8 |
1670 |
820 |
1480 |
630 |
||
|
XKGKL-10-1500-5 |
1500 |
5% |
0,192 |
30.00 |
433.0 |
8.1 |
1380 |
730 |
1200 |
477 |
|
|
XKGKL-10-1500 8 |
8% |
0.308 |
18,75 |
692.8 |
9.4 |
1590 |
780 |
1320 |
662 |
||
|
XKGKL-10-1500-10 |
10% |
0,385 |
15.00 |
866.1 |
11.3 |
1590 |
850 |
1330 |
718 |
||
|
XKGKL-10-1500-12 |
12% |
0.462 |
12,50 |
1039.3 |
12.8 |
1700 |
880 |
1430 |
857 |
||
|
XKGKIA0-2000/5 |
2000 |
5% |
0,144 |
40.00 |
577,4 |
9.1 |
1710 |
600 |
1580 |
544 |
|
|
XKGKL-10-2000-8 |
8% |
0,231 |
25,00 |
923.8 |
11.6 |
1770 |
700 |
1590 |
746 |
||
|
XKGKL-10-2000-10 |
10% |
0,289 |
20.00 |
1154.7 |
13.5 |
1870 |
730 |
1680 |
778 |
||
|
XKGKL-10-2000-12 |
12% |
0,346 |
16.67 |
1385.7 |
14.9 |
1860 |
800 |
1680 |
1000 |
||
|
XKGKL-10-2500-5 |
2500 |
5% |
0,115 |
50.00 |
721.7 |
10.2 |
1544 |
790 |
1280 |
678 |
|
|
XKGKL-10-2500-8 |
8% |
0,185 |
31.25 |
1154.7 |
13.7 |
1600 |
960 |
1330 |
946 |
||
|
XKGKL-10-2500-10 |
10% |
0,231 |
25,00 |
1443.4 |
15.3 |
1740 |
980 |
1480 |
1085 |
||
|
XKGKL-10-2500-12 |
12% |
0,277 |
20.83 |
1732.1 |
18.1 |
1730 |
1000 |
1460 |
1200 |
||
|
XKGKL-10-3000-5 |
3000 |
5% |
0,096 |
60.00 |
866.0 |
11.2 |
1620 |
830 |
1440 |
733 |
|
|
XKGKL-10-3000-8 |
8% |
0,154 |
37,50 |
1386.0 |
15.1 |
1720 |
930 |
1540 |
975 |
||
|
XKGKL-10-3000-10 |
10% |
0,192 |
30.00 |
1732.0 |
17.5 |
1750 |
1130 |
1650 |
1103 |
||
|
XKGKL-10-3000-12 |
12% |
0,231 |
25,00 |
2079.0 |
19.1 |
1760 |
1030 |
1500 |
1253 |
||
|
XKGKL-10-3500-5 |
3500 |
5% |
0,082 |
70.00 |
1010.0 |
12.7 |
1700 |
800 |
1440 |
980 |
|
|
XKGKL-10-3500-8 |
8% |
0,132 |
43,75 |
1617.0 |
15.7 |
1820 |
880 |
1710 |
1322 |
||
|
XKGKL-10-3500-10 |
10% |
0,165 |
35.00 |
2021.0 |
18.9 |
1820 |
950 |
1710 |
1500 |
||
|
XKGKL-10-3500-12 |
12% |
0.198 |
29.17 |
2425.0 |
20.1 |
1820 |
1020 |
1710 |
1700 |
||
|
XKGKL-10-4000-5 |
4000 |
5% |
0,072 |
80.00 |
1155.0 |
12.1 |
1750 |
800 |
1640 |
1058 |
|
|
XKGKL-10-4000 8 |
8% |
0,115 |
50.00 |
1848.0 |
17.8 |
1880 |
880 |
1700 |
1461 |
||
|
XKGKL-10-4000-10 |
10% |
0,144 |
40.00 |
2309.0 |
20.7 |
1970 |
880 |
1700 |
1687 |
||
|
XKGKL-10-4000-12 |
12% |
0,173 |
33.33 |
2771.0 |
22.6 |
2010 |
930 |
1740 |
1833 |
||
Serie de 35 kV
|
XKGKL-35-200-4 |
200 |
4% |
4.042 |
5.00 |
161 |
3.8 |
1590 |
600 |
1130 |
340 |
|
|
XKGKL-35-200-5 |
5% |
5.052 |
4.00 |
202 |
4.7 |
1640 |
630 |
1180 |
410 |
||
|
XKGKL-35-200-6 |
6% |
6.062 |
3.33 |
242 |
5.2 |
1700 |
630 |
1180 |
480 |
||
|
XKGKL-35-200-8 |
8% |
8.083 |
2.50 |
323 |
6.3 |
1760 |
650 |
1570 |
560 |
||
|
XKGKL-35-400-5 |
400 |
5% |
2.256 |
8.00 |
404 |
6.7 |
1780 |
730 |
1330 |
670 |
|
|
XKGKL-35-400 8 |
8% |
4.042 |
5.00 |
646 |
8.4 |
1700 |
690 |
1510 |
880 |
||
|
XKGKL-35-400-10 |
10% |
5.052 |
4.00 |
808 |
9.6 |
2000 |
680 |
1810 |
970 |
||
|
XKGKL-35-400 12 |
12% |
6.062 |
3.33 |
970 |
10.7 |
2000 |
730 |
1810 |
1050 |
||
|
XKGKL-35-600-5 |
600 |
5% |
1.684 |
12.00 |
606 |
8.2 |
1680 |
650 |
1550 |
850 |
|
|
XKGKL-35-600-8 |
8% |
2.694 |
7.50 |
970 |
10.5 |
1980 |
700 |
1790 |
1120 |
||
|
XKGKL-35-600-10 |
10% |
3.368 |
6.00 |
1212 |
12.9 |
1980 |
780 |
1790 |
1340 |
||
|
XKGKL-35-600-12 |
12% |
4.042 |
5.00 |
1454 |
13.8 |
2030 |
800 |
1840 |
1520 |
||
|
XKGKL-35-800-5 |
800 |
5% |
1.263 |
16.00 |
808 |
9.4 |
1800 |
650 |
1600 |
980 |
|
|
XKGKL-35-800-8 |
8% |
2.021 |
10.00 |
1293 |
13.3 |
2100 |
650 |
1920 |
1420 |
||
|
XKGKL-35-800-10 |
10% |
2.526 |
8.00 |
1616 |
14.9 |
2100 |
830 |
1920 |
1650 |
||
|
XKGKL-35-800-12 |
12% |
3.031 |
6.67 |
1939 |
16.5 |
2100 |
760 |
1920 |
1720 |
||
|
XKGKL-35-1000-5 |
1000 |
5% |
1.010 |
20.00 |
1010 |
10.2 |
1670 |
700 |
1540 |
1270 |
|
|
XKGKL-35-1000 8 |
8% |
1.617 |
12,50 |
1616 |
14.2 |
1870 |
800 |
1680 |
1620 |
||
|
XKGKL-35-1000-10 |
10% |
2.021 |
10.00 |
2020 |
16.9 |
1940 |
800 |
1750 |
1740 |
||
|
XKGKL-35-1000 12 |
12% |
2.425 |
8.33 |
2424 |
18.6 |
2070 |
880 |
1880 |
1870 |
||
|
XKGKL-35-1500-5 |
1500 |
5% |
0,674 |
30.00 |
1515 |
13.8 |
1700 |
750 |
1510 |
1550 |
|
|
XKGKL-35-1500-8 |
8% |
1.078 |
18,75 |
2424 |
17.9 |
1820 |
800 |
1620 |
1910 |
||
|
XKGKL-35-1500-10 |
10% |
1.347 |
15.00 |
3031 |
20.7 |
1800 |
900 |
1600 |
2200 |
||
|
XKGKL-35-1500-12 |
12% |
1.617 |
12,50 |
3637 |
23.2 |
2300 |
900 |
2110 |
2380 |
1 Los parámetros técnicos anteriores corresponden únicamente a bobinados de aluminio. Para bobinados de cobre, se proporcionan por separado.
2 Los productos fabricados por Shanghai Zhiyou incluyen, entre otros, los productos enumerados en la tabla. Si el cliente especifica parámetros, deberá confirmarlos por separado.
3 Los datos de la tabla son solo de referencia. El derecho de interpretación final pertenece a Shanghai Zhiyou.
Aviso de pedido:
Estamos dispuestos a servirle con nuestro profesionalismo, sinceridad e integridad.
