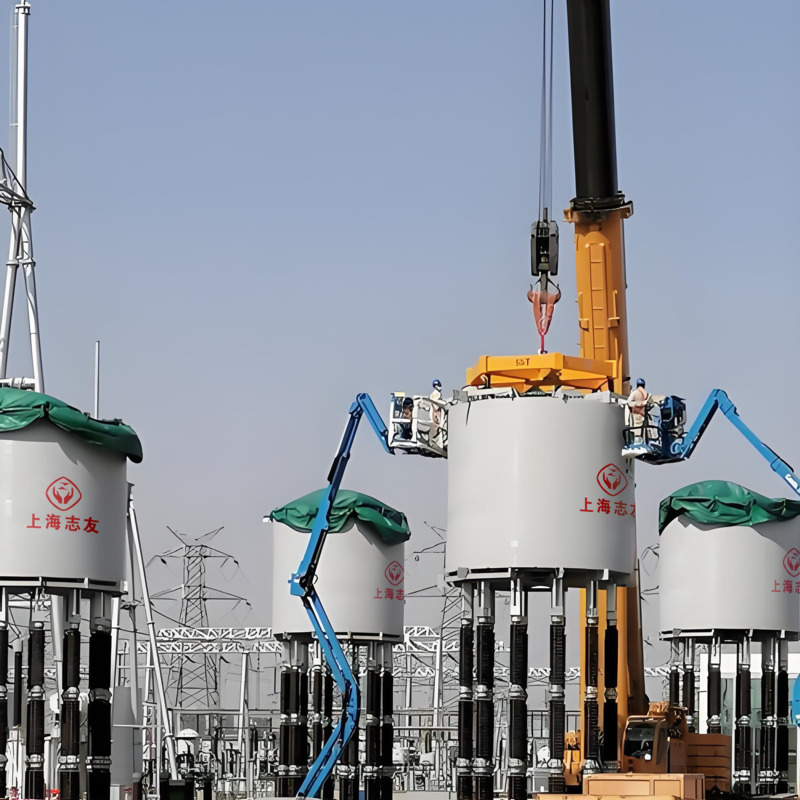

Reactor de núcleo de aire
Shanghai Zhiyou Electric Manufacturing Co., Ltd. es el fabricante más profesional de reactores para centrales eléctricas en China. Es líder en tecnología y escala, tanto en China como a nivel internacional. Sus productos son de alta calidad y asequibles, con un rendimiento estable y fiable. La empresa lleva más de 16 años dedicada al diseño y la producción de reactores, acumulando una amplia experiencia en el diseño y la fabricación de productos de alta capacidad. Existen diversos tipos de reactores de serie hueca de tipo seco de alta y baja tensión, reactores limitadores de corriente, reactores shunt, reactores de filtrado, reactores de control de fase, reactores TCR, reactores de conexión, reactores divisorios, reactores SVG, reactores de punto neutro, reactores de suavizado, reactores de brazo puente, reactores de arranque, etc. Sus productos se caracterizan por su alta precisión de fabricación, bajas pérdidas, bajo nivel de ruido y gran fiabilidad, y se utilizan ampliamente en industrias como sistemas de energía, subestaciones de transmisión y distribución, metalurgia, minería, carbón, sistemas ferroviarios y fabricación química y mecánica. También son SVC SVG. ESTADO DEL COMUNICADO 、 Los componentes clave de productos como los dispositivos de compensación de condensadores son esenciales para mejorar la calidad del funcionamiento de la red eléctrica y mejorar la seguridad y la estabilidad de la red eléctrica en el campo de la transmisión y distribución.
Shanghai Zhiyou Electric Manufacturing Co., Ltd. cuenta con las certificaciones internacionales de sistema de gestión de calidad ISO 9001 e ISO 14001 de sistema de gestión ambiental. Todos sus productos han sido probados y certificados por instituciones chinas de prestigio y cuentan con certificados de prueba de tipo.
Los diversos reactores de núcleo de aire de tipo seco producidos por Shanghai Zhiyou Electric Manufacturing Co., Ltd. tienen las siguientes ventajas:
1 、 Todos los reactores están encapsulados con largos haces de fibra de vidrio impregnados con resina epoxi. El reactor se compone de varias carcasas, y la enorme fuerza mecánica generada cuando el reactor atraviesa una corriente de cortocircuito es absorbida por la carcasa, lo que le confiere una alta capacidad de resistencia a la corriente de cortocircuito en todo el alambre de la bobina.
2 、 La bobina del reactor adopta una película delgada con un excelente rendimiento de aislamiento como aislamiento de vuelta del cable.
3 、 La superficie del reactor está cubierta con pintura orgánica de silicona que es resistente a la radiación ultravioleta y tiene buena resistencia a las condiciones climáticas exteriores.
4 、 Las tiras guía de fibra de vidrio de poliéster se utilizan entre las capas de la bobina del reactor como conductos de disipación de calor axial, que tienen un excelente rendimiento de disipación de calor.
5 、 Al calcular el aumento de temperatura del reactor, se adopta el método de diseño de aumento de temperatura igual para equilibrar e igualar los límites de aumento de temperatura de cada devanado de capa, eliminar el punto más caliente y garantizar el funcionamiento seguro a largo plazo del reactor.
6 、 Debido a que el reactor está compuesto por múltiples devanados en paralelo, la tensión eléctrica axial de los devanados es cero. Bajo tensión de operación en estado estacionario, la distribución de tensión a lo largo de la dirección de la altura de los devanados es uniforme.
7 、 Gracias al uso de haces largos de fibra de vidrio impregnados con resina epoxi para encapsular el reactor, la bobina mantiene una buena integridad tras el tratamiento de curado. El nivel de ruido del reactor se mantiene por debajo de los 60 decibelios durante toda su vida útil.
8 、 El reactor utiliza un cable de aluminio (cobre) con una sección transversal muy pequeña como cable de bobina, lo que reduce de manera efectiva la pérdida por corrientes parásitas del cable bajo armónicos.
9 、 Todos los cables conductores del reactor están soldados mediante soldadura por arco de argón y no hay piezas de fijación en la estructura mecánica, lo que mejora enormemente la confiabilidad operativa.
10 、 Toda la estructura del reactor es simple y compacta, capaz de funcionar a largo plazo en condiciones climáticas exteriores, y el mantenimiento del equipo es simple y conveniente.
Todos los diseños de productos de Shanghai Zhiyou Electric Manufacturing Co., Ltd. cumplen con las normas IEC, GB y JB, y satisfacen los requisitos de los usuarios según los acuerdos técnicos del producto. El software de simulación especializado para reactores permite simular y analizar la distribución del campo magnético, la estabilidad mecánica y las variaciones de temperatura en los reactores, lo que facilita el diseño optimizado, el análisis de resistencia mecánica y el cálculo de la frecuencia natural de reactores de gran capacidad. Al simular el campo magnético del reactor, se reducen las pérdidas por corrientes parásitas, se equilibran los valores de inductancia e impedancia mutuas, se selecciona la solución óptima y se mejora la calidad y la fiabilidad del producto.
Información de pedidos:
Tensión nominal del sistema
Corriente nominal
Inductancia nominal
Voltaje máximo de funcionamiento del sistema
Modo de instalación ： horizontal
Entorno de trabajo (interior o exterior)
Ángulo entre entrada y salida
Otro requisito especial
Estándar del producto:
GB/T 1094.6-2011IEC 60076-6 ： 2007
GB/T 1094.1-2011 IEC 60076-1 ： 2011
GB/T 1094.3-2017IEC 60076-3 ： 2013
Aviso de pedido:
